CD1型鋼絲繩電動葫蘆

CD1型鋼絲繩電動葫蘆|

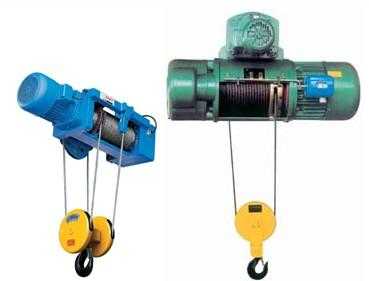

CD1型鋼絲繩電動葫蘆產品介紹

CD1型電動葫蘆屬于鋼絲繩電動葫蘆，是一種輕小型起重設備,它可以安裝在葫蘆單梁、橋式起重機、門式起重機、懸臂起重機上。稍加改動,還可作卷?yè)P用。
CD1型電動葫蘆的起升速度為常速， 可以滿足一般使用要求。
CD1型單速電動葫蘆結構緊湊、體積小、起重能力大、用途廣，是改善勞動條件提高生產率的有效工具，是工礦企業中通用的起重設備。

適用范圍：
CD1型鋼絲繩電動葫蘆廣泛應用在工廠、貨棧、碼頭、電站、伐木場等場合，是起升搬運物品，最理想的起重設備。

CD1型鋼絲繩電動葫蘆組成部分：
鋼絲繩電動葫蘆組成的部分大致可分為：減速器、控制箱、鋼絲繩、錐形電動機、按鈕開關。 　　　　
減速器：是采用三級定軸斜齒輪傳動機構，齒輪和齒輪軸均經過熱處理的合金鋼制成，箱體，箱蓋由優質鑄鐵制成，裝配嚴密，密封良好。
控制箱：是采用能在緊急情況下切斷主電路，并帶有一個上下行程保護段火限位器的裝置。
鋼絲繩：是采用型起重鋼絲繩，它保證了經久耐用。錐形電動機：起升電機采用較大的動力矩錐形轉子制動異步電動機，無須外加制動器。
按鈕開關：采用手操式，輕巧靈便，分有繩操縱和無繩遙控兩種方式

CD1鋼絲繩電動葫蘆的結構特點：
CD1鋼絲繩電動葫蘆具有重量輕、體積小、結構緊湊、品種規格多、運行平穩等優點
CD1型鋼絲繩電動葫蘆采用較大起動力矩錐形轉子制動異步電動機，無需外加制動器。電機負載持續率為25%，電機采用B級或F級絕緣，電機防護等級IP44/IP54，本品采用三級定軸斜齒輪傳動結構，齒輪和齒輪軸用經過熱處理的合金鋼制成。箱蓋由優質鑄鐵制成，裝配嚴密，密封良好。采用能在緊急情況下切斷主電路，并帶有上下行程保護斷火限位器的位置。確保了電動葫蘆的安全運行。電器元件壽命長，使用更可靠。采用GB1102-74〔6*37+1〕型起重鋼絲繩，保證了經久又耐用。并有繩操縱和無繩遙控兩種方式。

CD1型鋼絲繩電動葫蘆產品參數

CD1型電動葫蘆起重量： 0.5T、1T、2T、3T、5T、10T、20T
CD1型電動葫蘆起升高度： 6m、9m、12m、18m、24m、30m
CD1型電動葫蘆工作級別： M3
CD1型電動葫蘆工作級別： IP44 IP54
CD1型電動葫蘆起升速度： 8m/min[10t為7m/min]
CD1型電動葫蘆產品說明： CD1型電動葫蘆是一種輕小型起重設備。
CD1型電動葫蘆主要結構：減速器，運行機構，卷筒裝置，吊鉤裝置，聯軸器，軟纜電流引入器，限位器.電機采用錐形轉子電動機，集動力與制動力于一體.
CD1型電動葫蘆安裝使用：葫蘆單梁,橋式起重機,門式起重機,懸掛起重機上.捎加改造,還可以作卷?yè)P用.因此,它是,是提高勞動效率,改善勞動條件的必備機械。

CD1型鋼絲繩電動葫蘆產品詳細參數

型號	0.25TON	0.5TON	1TON	2TON	3TON	5TON	10TON
起重量　噸	0.25	0.5	1	2	3	5	10
標準起重高度　米	3-9	6-12	6-30	6-30	6-30	6-30	6-30
起升速度   米/分	8(8/0.8)	8(8/0.8)	8(8/0.8)	8(8/0.8)	8(8/0.8)	8(8/0.8)	7(7/0.7)
運行速度米/分	20(30)
鋼絲繩型號	6×19-3.6	6×37-4.8-180	6×37-7.4-180	6×37-11-155	6×37-13-170	6×37-15-200	6×37-15-200
工字梁軌道型號	16-22b	16-28b	16-28b	20a-32c	20a-32c	25a-63c	28a-63c
環形軌道最小半徑 米	0.8	1.5	1.5-4	2-4	2-4	2.5-5	3.5-9
電壓 伏	380	380	380	380	380	380	380
頻率 赫茲	50	50	50	50	50	50	50
相數	3	3	3	3	3	3	3

CD1型鋼絲繩電動葫蘆運行條件：
可用于工廠、礦山、碼頭、倉庫、貨場等工作環境，溫度-20~+40℃,相對濕度不大于85%的場所。
工作制度：中級JC25% 重級：JC40% 當中級工作制度電動葫蘆的起重量降低30%時，即為重級工作制度JC40%的電動葫蘆。
在有爆炸危險充滿硫酸或其他腐蝕性氣體的場所以及在吊運熔化金屬、有毒物、易燃物的場所中均禁止使用以確保安全。
在粉塵嚴重或露天場所使用時,需加防護裝置。

CD1鋼絲繩電動葫蘆的安全操作：
1．請對使用說明書和銘牌上內容熟記后再操作。
2．請將上、下限位的停止塊調整后再起吊物體。
3．在使用之前請確認制動器狀況是否可靠。
4．使用前若發現鋼絲繩出現下列異常情況時，絕對不要操作。彎曲、變形、腐蝕等。鋼絲繩斷裂程度超過規定要求，磨損量大。
5．安裝使用前請用500V兆歐表檢查電機和控制箱的絕緣電阻，在常溫下冷態電阻應大于5MO，方可使用。
6．請絕對不要起吊超過額定負載量的物件，額定負載量在起吊鉤銘牌上已標明。
7．起吊物上禁止乘人，另絕對不要將電動葫蘆作為電梯的起升機構用來載人。
8．起吊物件的下面不得有人。

卓力工礦是國內知名CD1型鋼絲繩電動葫蘆生產廠家，有豐富的經驗為客戶提供高品質的CD1型鋼絲繩電動葫蘆及完善的售后服務，如果您想了解最新CD1型鋼絲繩電動葫蘆價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：CD1型鋼絲繩電動葫蘆發貨時間？ CD1型鋼絲繩電動葫蘆售后保障？ CD1型鋼絲繩電動葫蘆訂貨需要提供什么信息？
