產品型號含義

產品介紹

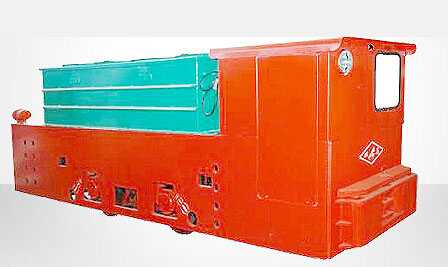

     8T電機車有多種電壓等級(110V、132V、140V)，并有安全型和防爆特殊型兩種。

     8T 110V和8T 132V電機車為一級傳動，屬于第一代產品，它具有結構簡單,運行可靠的特點。

     8T 140V電機車是第一代8T機車改進的產品，具有蓄電池容量大、機車重心穩定、瞭望好的特點。該產品結構設計合理、可靠性高、運行穩定。

    以上8T機車都可依用戶要求派生雙頭司機室，可采用IGBT斬波調速、變頻調速系統。使用IGBT斬波調速司控的機車，斬波器的主回路關斷能力強，觸發電路選用集成穩壓源、集成定時器、組合元件等，使整個電路元件少、安裝方便、調試容易、工作可靠。經工業實驗證明：該裝置電路簡單，無失控現象，大大減少了維修工作量。使用該裝置機車啟動平穩，調速均勻，操作靈活，過載能力強，節約電能30%左右，延長了蓄電池的使用壽命，深受司機、維修人員和基層管理人員的歡迎。 本裝置安裝使用非常方便，只要把原機車電阻調速裝置全部拆除，把引線接入本裝置相應的接線端子。即可實現啟動、調速、停車、換向等功能。

使用環境

1、海拔高度不超過1200m。

2、周?chē)�空氣最高溫度為�?0℃,最低溫度為－20℃。

3、最濕月月平均最大相對濕度為95%(同月月平均最低溫度不大于＋25℃)。

4、按《煤礦安全規程》所規定的使用場所。



名       稱	單  位	技術參數（600mm軌距）
粘重	t	8
額定電壓	V	110/132
蓄電池容量（5h率）	Ah	440
小時牽引力	kN	11.18
小時速度	km/h	6.2
結構速度	km/h	25
軸距	mm	1100
通過最小彎道半徑	m	7
齒輪箱距軌面高度	mm	≥85
車輪滾動圓直徑	mm	φ680
齒輪傳動比		17.5
掛鉤高度	mm	240、300
控制方式		IGBT斬波調速、變頻調速
制動方式		機械制動、緊急情況下可反向電制動

名    稱	單位	規    格
粘著質量	t	8
額定電壓（蓄電池組標稱電壓）	V	140
小時牽引力	kN	12.83
小時速度	km/h	7.8
小時功率（牽引電機功率×臺數）	kW	15×2
最大速度	km/h	15
外形尺寸（長×寬×高）	mm	5100×  1050/1212/1350    × 1600
軌距	mm	600、762、 900
軸距	mm	1130
通過最小曲線半徑	m	7
齒輪箱距軌面高度	mm	≥85
車輪滾動圓直徑	mm	Φ680
齒輪傳動比		17.5（錐、正齒輪2級減速）
掛鉤高度	mm	240、300
控制方式		IGBT斬波調速、變頻調速
制動方式		機械制動、緊急情況下可反向電制動
