屏蔽電纜

屏蔽電纜|屏蔽電纜型號

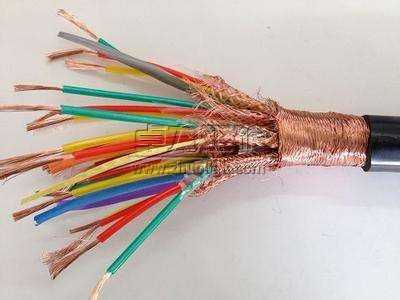

屏蔽電纜是使用金屬網狀編織層把信號線包裹起來的傳輸線。編織層一般是紅銅或者鍍錫銅。

屏蔽護套電線電纜
一、產品標準：GB12972.6---91
二、使用范圍
本產品適用于變壓器及類似設備用
三、使用特性
1.額定電壓U0/U 3.6/6KV
2.電纜導體的長期工作溫度為90°C
3.電纜的最小彎曲半徑為電纜直徑6倍
4.電纜不得在日光下長期暴露
5.電纜的底線芯必須良好接地
四、型號、名稱及參數
屏蔽電纜型號 名稱 主要用途
RVVP 屏蔽護套軟電纜定電壓為3.6/6KV的井下移動變壓器及類似設備的電源連接
（MY）UY-0.38/0.66 礦用移動橡套軟電纜 額定電壓為0.38/0.66KV各種井下移動采煤設備的電源連接
（MYP）UYP-0.38/0.66 礦用移動屏蔽橡套軟電纜 額定電壓為0.38/0.66KV各種井下移動采煤設備的電源連接
（MYP）UYP-0.66/1.14 礦用移動屏蔽橡軟套電纜 額定電壓為0.66/1.14KV各種井下移動采煤設備的電源連接
屏蔽電纜參數
芯數×導體 護套標稱厚度 電纜外徑 電纜參考重量（kg/km）
標稱截面（mm2） 動力線芯 UC-0.38/0.66 UCP-0.38/0.66
動力線芯 地線芯 絕緣標稱厚度 最小值 最大值 最小值 最大值 UC UCP
3×4 1×4 1.4 3.5 20.3 23.4 23.7 27.2 670 785
3×6 1×6 1.4 3.5 23 26.4 26.4 30.1 838 927
3×10 1×10 1.6 4 27.5 31.3 30.9 34.7 1292 1400
3×16 1×10 1.6 4 29.6 33.4 33 36.8 1465 1586
3×25 1×16 1.8 4.5 35.6 39.8 39 43.2 2159 2296
3×35 1×16 1.8 4.5 38.7 42.1 42.1 46.3 2596 2783
3×50 1×16 2 5 43.6 47.1 47.1 51.4 3385 3548
3×70 1×25 2 5 49.7 54.4 52.4 57.1 4292 4477
芯數×導體 電纜外徑 電纜參考重量（kg/km）
標稱截面（mm2） 動力線芯 護套標稱 UC-0.38/0.66
動力線芯 地線芯 絕緣標稱厚度 厚度 最小值 最大值
3×10 1×10 1.8 4.5 32.4 36.2 1476
3×16 1×10 1.8 4.5 34.6 38.4 1737
3×25 1×16 2 5 41.4 45.3 2400
3×35 1×16 2 5 44.2 48.4 2857
×350 1×16 2.2 5.5 49.1 53.4 3549
3×70 1×25 2.2 5.5 55.5 60.2 4608
3×95 1×25 2.4 6 61.2 65.9 4608
1、電纜絕緣主線芯之間及主線芯與地線之間的絕緣電阻,換算到+20℃時不低于100MΩ•km。
2、主線芯屏蔽層的過渡電阻換算到20℃時不高于3kΩ。
3、產品標準：MT818.5-1999。
五、主要技術性能
1.成品電纜應該經受工頻交流電壓實驗動力線芯為11.0kv5min
2.過渡電阻
屏蔽層或監視層的過渡電阻應該不大于3kΩ。
3.燃燒試驗
電纜應經受GB12666.2 DZ---1所規定的燃燒試驗
4.局部放電實驗
1.5U0放電量不大于20PC
5.介質損耗角正切試驗
U0時不大于0.035.
6.沖擊電壓試驗
95°C，60KV正負極性格各10次之后，對電纜式樣施加工頻11KV電壓，15min
7.電纜應能經受3U，4h工頻電壓試驗

屏蔽的目的
屏蔽是為了保證在有電磁干擾環境下系統的傳輸性能，這里的抗干擾性應包括兩個方面，即抵御外來電磁干擾的能力以及系統本身向外輻射電磁干擾的能力。理論上講，在線纜和連接件外表包上一層金屬材料屏蔽層，可以有效地濾除不必要的電磁波（這也是目前絕大多數屏蔽系統采用的方法），然而，這種方法的有效程度到底如何呢？對于屏蔽系統而言，單單有了一層金屬屏蔽層是不夠的，更重要的是必須將屏蔽層完全良好地接地，這樣才能把干擾電流有效地導入大地。但是，實際施工時，屏蔽系統存在一些不可忽視的困難：由于屏蔽系統對接地的苛刻要求，極容易造成接地不良，比如接地電阻過大、接地電位不均衡等，這樣在傳輸系統的某兩點間便會(huì )產生電位差，進而產生金屬屏蔽層上的電流，造成屏蔽層不連續，破壞其完整性。這時，屏蔽層本身已經成為一個最大的干擾源，因而導致其性能反而遠不如非屏蔽系統。屏蔽線在高頻傳輸時，需要兩端接地，這樣更有可能在屏蔽層上產生電位差。由此可見，屏蔽系統本身的要求，恰恰構成保證其性能的最大障礙.一個完整的屏蔽系統要求處處屏蔽，一旦有任何一點的屏蔽不能滿足要求，都勢必會(huì )影響到系統的整體傳輸性能。可是，目前市場上還很少有網絡(luò )集線器或計算機本身?yè)碛衅帘沃С郑�所以很難實現整個傳輸鏈路的屏蔽。

卓力工礦是國內知名屏蔽電纜生產廠家，有豐富的經驗為客戶提供高品質的屏蔽電纜及完善的售后服務，如果您想了解最新屏蔽電纜價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
