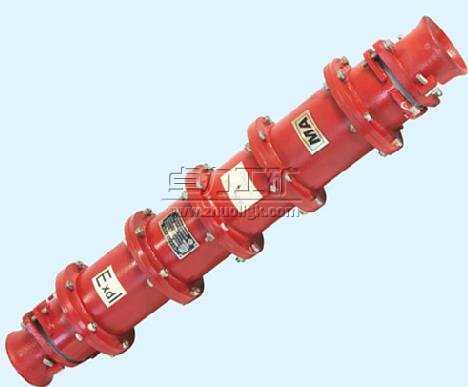

LBG3隔爆型高壓電纜連接器
適用范圍：
LBG3-500/10型礦用隔爆型高壓電纜連接器適用于煤礦井下及周?chē)�有煤塵、甲烷等爆炸性混合氣體的環境中，可與引進高壓設備開關箱、變壓器、負荷開關及國常大功率開關、 移變高壓終端連接配套使用。在交流電壓10KV、頻率50Hz線路中，作為高壓組合開關、負荷開關、變壓器或電源輸入、輸出，也可作電纜與電纜間連接耦合裝置。
高壓電纜連接器適用于煤礦井下采煤掘進巷道中聯接1140V～10kV電力電纜電路。可供UGSP監視屏蔽型各種橡套電纜在移動變電站供電時接線之用，可以在電纜上兩端連接用，以便互相插接，也可將其一半防爆連接部位接到移動變電站上。
產品優點：
連接器具有絕緣性能高、插接快捷、操作方便、靈活可靠等特點，是目前過內最先進的礦用電纜連接器，適用于易燃、易爆、工作環境差的工作場所。
連接器外殼采用錫青銅鑄造，具有較強的防銹和耐腐蝕性能。連接器絕緣件采用高性能、優良、穩定可靠的絕緣材料壓制而成。
高壓電纜連接器特點
1．該連接器是由導電桿為公用連接件的兩段完全相同的部分組成，每一部分又包括電纜引入系統和接線座及絕緣子；
2．用于防止電纜拔脫的壓板設計成帶有弧形溝槽的鑄件，提高了壓線的可靠性；
3．絕緣子選用了性能優良的絕緣材料（DMC）壓制而成；
4．絕緣子的整體與外殼的聯接采用內部固定方式，避免了與外界的連通。
結構特征：
連接器分別由插頭部件和插座部件兩個主體部件組成。插座部件安裝在機臺或其他需要交流電壓為10KV、電流至500A及以下的設備上，由插頭部件與電纜安裝后，通過三根連 接導電桿插入插座，將饋電輸入需提供電源的設備上。另外用兩個插頭部件相連接起電纜間連接耦合作用，插頭部件與電纜安裝后，必須用專用環氧樹脂冷澆注劑填料灌滿插 頭內腔空間，待固化后方可使用。連接器電纜引入裝置備有螺旋式與壓條式兩種，以備選用。

技術參數
型號 額定電壓（KV） 額定電流(A) 配用電纜最大外徑 外形尺寸（MM）
LBG-200/6000 6 200 78MM 210*1150
LBG-200/10000 10 200 78MM 280*1160

高壓電纜連接器維護保養
1、使用與維護過程中，應防止隔爆面碰撞或銹蝕。
2、在維修過程中連接器嚴禁帶電操作，在斷電后必須確保無殘余電壓時方可拔開和拆卸任何部位，殘余電荷除按照煤安規程用可靠手段放電外，也可以利用移動電站衰減放電，其操作順序如下：
2.1、一般在操作前負荷開關保持合閘，拉開高壓開關并加以“不許合閘”標志或加以鎖閉，然后操作連接器，如有由低壓反饋可能應先拉開饋電開關及負荷開關。
2.2、如拉高壓開關時負荷開關已斷開，在拉開高壓開關前加以標志或鎖閉后，先將負荷開關閉合至少一分鐘,使殘余電壓放泄完以保證安全，再進行必要操作。
2.3、裝回時必須全線插接完后再行送電。
2.4、將連接器中間殼體之法蘭拔開后，如須保持一段時間應用封蓋子蓋好，仍用密封墊圈密封，以防潮氣入侵。
