電力電纜簡介
電力電纜是用于傳輸和分配電能的電纜，電力電纜常用于城市地下電網、發電站引出線路、工礦企業內部供電及過江海水下輸電線。
在電力線路中，電纜所占比重正逐漸增加。電力電纜是在電力系統的主干線路中用以傳輸和分配大功率電能的電纜產品，包括1-500KV以及以上各種電壓等級，各種絕緣的電力電纜。

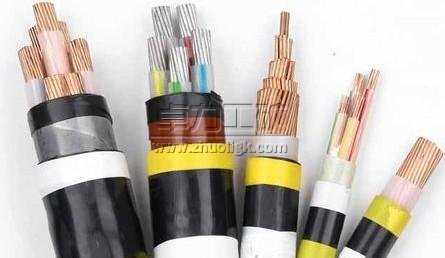

電力電纜結構
電力電纜的基本結構由線芯（導體）、絕緣層、屏蔽層和保護層四部分組成。
線芯線芯是電力電纜的導電部分，用來輸送電能，是電力電纜的主要部分。
絕緣層絕緣層是將線芯與大地以及不同相的線芯間在電氣上彼此隔離，保證電能輸送，是電力電纜結構中不可缺少的組成部分。
屏蔽層 15KV及以上的電力電纜一般都有導體屏蔽層和絕緣屏蔽層。
保護層保護層的作用是保護電力電纜免受外界雜質和水分的侵入，以及防止外力直接損壞電力電纜。
電力電纜的優點
1占地少。一般埋設于土壤中或敷設于室內，溝道，隧道中，線間絕緣距離小，不用桿塔，占地少，基本不占地面上空間。
2可靠性高。受氣候條件和周?chē)�環境影響小，傳輸性能穩定，可靠性高。
3具有向超高壓，大容量發展的更為有利的條件，如低溫，超導電力電纜等。
4分布電容較大。
5維護工作量少。
6電擊可能性小。
電力電纜的型號
1.用漢語拼音第一個字母的大寫表示絕緣種類、導體材料、內護層材料和結構特點。如用Z代表紙；L代表鋁；Q代表鉛；F代表分相；ZR代表阻燃；NH代表耐火。
2.用數字表示外護層構成，有二位數字。無數字代表無鎧裝層，無外被層。第一位數字表示鎧裝，第二位數字表示外被，如粗鋼絲鎧裝纖維外被表示為41。
3.電纜型號按電纜結構的排列一般依次序為：絕緣材料；導體材料；內護層；外護層。
4.電纜產品用型號、額定電壓和規格表示。其方法是在型號后再加上說明額定電壓、芯數和標稱截面積的。
電力電纜型號說明
（1） 類別：H——市內通信電纜
HP——配線電纜
HJ——局用電纜
（2）絕緣：Y——聚乙烯絕緣
YF——泡沫聚烯烴絕緣
YP——泡沫/實心皮聚烯烴絕緣
（3）內護層：A——涂塑鋁帶粘接屏蔽聚乙烯護套
S——鋁，鋼雙層金屬帶屏蔽聚乙烯護套
V——聚氯乙烯護套
（4）特征：T——石油膏填充
G——高頻隔離
C——自承式
（5）外護層：23——雙層防腐鋼帶繞包銷裝聚乙烯外被層
33——單層細鋼絲鎧裝聚乙烯被層
43——單層粗鋼絲鎧裝聚乙烯被層
53——單層鋼帶皺紋縱包鎧裝聚乙烯外被層
553——雙層鋼帶皺紋縱包鎧裝聚乙烯外被層
2） BV 銅芯聚氯乙烯絕緣電線；
BLV 鋁芯聚氯乙烯絕緣電線；
BVV 銅芯聚氯乙烯絕緣聚氯乙烯護套電線；
BLVV 鋁芯聚氯乙烯絕緣聚氯乙烯護套電線；
BVR 銅芯聚氯乙烯絕緣軟線；
RV 銅芯聚氯乙烯絕緣安裝軟線；
RVB 銅芯聚氯乙烯絕緣平型連接線軟線；
BVS 銅芯聚氯乙烯絕緣絞型軟線；
RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套軟線；
BYR 聚乙烯絕緣軟電線；
BYVR 聚乙烯絕緣聚氯乙烯護套軟線；
RY 聚乙烯絕緣軟線；
RYV 聚乙烯絕緣聚氯乙烯護套軟線
3）WD：無鹵低煙型
ZR: 阻燃型
NH：耐火型
DH：防火型

電力電纜與控制電纜的區別
電力電纜在電力系統主干線中用以傳輸和分配大功能電能，控制電纜從電力系統的配電點把電能直接傳輸到各種用電設備器具的電源連接線路。電力電纜的額定電壓一般為0.6/1KV及以上，控制電纜主要為450/750V。同樣規格的電力電纜和控制電纜在生產時，電力電纜的絕緣和護套厚度比控制電纜厚。
（一）控制電纜屬于電器裝備用電纜，和電力電纜是電纜五大類中的2個。
（二）控制電纜的標準是9330，電力電纜的標準是GB12706。
（三）控制電纜的絕緣線芯的顏色一般都是黑色印白字、還有電力電纜低壓一般都是分色的。
（四）控制電纜的截面一般都不會(huì )超過10平方，電力電纜主要是輸送電力的，一般都是大截面。
