JDSB系列輸送機用隔爆型三相異步電動機說明書

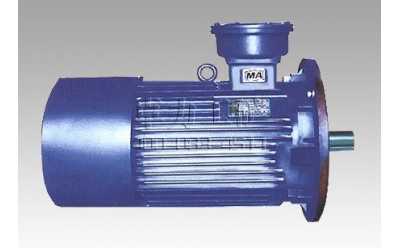

JDSB系列輸送機用隔爆型三相異步電動機

JDSB系列輸送機用隔爆型三相異步電動機|

JDSB/DSB系列輸送機用隔爆型三相異步電動機，防爆性能按GB3836.1<<爆炸性氣體環境用電氣設備第1部分：通用要求>>和GB3836.2<<爆炸性氣體環境用電氣設備第2部分：隔外型"d">>規定制成隔爆型，防爆標志為Exdl,適用于礦井中有瓦斯或煤塵存在的爆炸性危險場所，作為運輸機的驅動動力。
電動機主體外殼防護等級為IP44，接線盒為IP54，冷卻方式為IC411全封閉自扇冷式。
電動機的外殼材質：機座采用無縫鋼管或鋼板焊接結構，其它采用高強度灰鑄鐵HT250制造。

電動機使用條件基本參數：
環境溫度：隨季節變化，但不超過40℃　　海拔：不超過1000m
額定電壓：380/660V、660、1140V　　　額定頻率：50HZ
同步轉速：1500r/min 　　　　　　　　絕緣等級：F
工作方式：S1
電動機性能參數據表1
電動機外型及安裝尺寸見表2

表1 Table 1

型號 Type	功率 Output (KW)	電流 Current (A) (380V)	頻率 Freqquency (Hz)	同步轉速 Synchronous Speed (r/min)	效率 Effociency (%)	功率因數 Powetfactor Cos	堵轉電流 ---- 額定電流 Locked current ---- Rated current	堵轉轉矩 ---- 額定轉矩 Locked current ---- Rated torque	最大轉矩 ---- 額定轉矩 Pull-out torque ---- Rated torque	絕緣等級 Lnsuiation class	振動 Vibration (mm/s)	噪聲 Noise dB(A)
JDSB11-4 DSB11-4	11	22.6	50	1500	90	0.84	7	2.5	2.5	F	1.8	82
JDSB13-4 DSB13-4	13	27.3			91	0.84					1.8	87
JDSB17-4 DSB17-4	17	35.3			91	0.84					2.8	87
JDSB22-4 DBS22-4	22	44.7			88	0.84						94
JDSB30-4 DSB30-4	30	59.6			88	0.85						98
DSB40-4	40	77.7			91	0.86	6.5					81
DSB55-4	55	106.7			91	0.86					3.5	83
DSB75-4	75	142.3			92	0.87						86
DSB90-4	90	171			92	0.88						99

表2 Table 2

功率 Output (KW)	安裝尺寸及公差 Mounting dimensions and to erances																			外形尺寸 Overall dimensions
	D		E		F		G			N		P	R		S	T		LA	凸緣孔數Hole of flange	AC	AD	L
	尺寸 Size	極限偏差 Limit Tolerance	尺寸 Size	極限偏差 Limit Tolerance	尺寸 Size	極限偏 Limit Tolerance	尺寸 Size	極限偏差Limit Tolerance	M	尺寸 Size	極限偏差 Limit Tolerance	P	尺寸 Size	極限偏差Limit Tolerance	S	尺寸 Size	極限偏差 Limit Tolerance	LA	凸緣孔數Hole of flange	AC	AD	L
11	38	+0.018 +0.002	80	±0.37	10	0 -0.036	33		300	250	+0.016 -0.013	350	0	±2.0	18	5	0 -0.12	22	4	350	385	650
13	45		90	±0.43	14	0 -0.43	39.2	0 -0.20	350	295	±0.016	400	19	±3.0				20				690
17	45		90		14		39.2		350	295	±0.016	400	28	±3.0								725
22	48		110		14		42.2		450	400	0 -0.036	500	8	±2.0	19				8	390		770
30	48		110		14		42.2		450	400	0 -0.036	500	8	±2.0	19					390	475	825
40	55		120		16		49		500	450	0 -0.040	545	10	±4.0	18			28		500		940
55	55		110		16		49		500	450	0 -0.040	545	10	±4.0								970
75	60		110		18		53		460	390	0 -0.036	510	5	±3.0								1100
90	75		140		20		57		500	450	0 -0.040	550	0	±2.0						550	500	1200
