FQW18-80/K礦用風動潛水泵是一種以風動（氣動）馬達作為同軸原動機的新型排水機具，不受電源、潮濕、粉塵等條件限制，特別是需要防爆的場所有著電動潛水泵不可替代的安全性和可靠性，在含有瓦斯與煤塵的工礦作業面以及其他易燃易爆、震動、高溫等惡劣工況場合使用，絕對安全可靠，具有新穎先進、節能、高效、低噪、安全、輕便、維修量小的特點，可廣泛用于煤礦井下任何作業面，輸送含有煤粉、泥沙顆粒的地下水，使用安全、可靠，并有效地改善現場空氣質量。

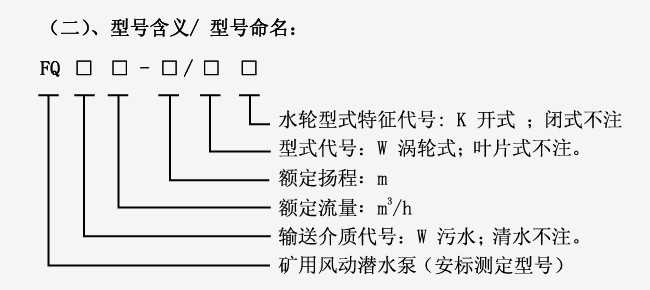

FQW18-80/K礦用風動潛水泵型號意義

FQW18-80/K礦用風動潛水泵產品特點

1、動力部分（風動馬達）按國家標準，提高檔次進行優化設計：改進轉子結構，增加了風動馬達膨脹作功的工作腔；合理匹配氣缸進排氣位置，大大提高了風動馬達軸功率。
2、葉片尺寸公差統一，表里分子結構緊密一致，加工精度高，尺寸穩定性好，基本達到零變形，后期又進行了特殊工藝處理，耐磨耐用，硬度和柔韌性適中，大大提高了葉片的使用壽命。
3、采用沖壓成型弧形泵蓋，保護易損的骨架密封，延長了骨架使用壽命，也減輕了整機的重量。
4、風泵排氣口處接有優質低噪消聲器，長期使用不會(huì )結霜結冰而影響水泵排水作業，極大地降低了噪音，噪音量實測≤85dB(A)，真正徹底改善了井下使用的惡劣工況條件。

FQW18-80/K礦用風動潛水泵結構及工作原理

1、風動馬達部分：由轉子、葉片、氣缸、殼體、上、下氣缸蓋、軸承壓蓋、頂蓋等組成。轉子上有四條均布的徑向槽，槽內配有葉片，上、下氣缸蓋上各有一只吹氣眼。風泵啟動時，高氣壓從吹氣眼將槽內葉片吹開，同時大量高氣壓從主風道進入氣缸，推動葉片、驅使轉子旋轉作功。在殼體下方留有密封腔，腔內有密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使密封圈內漲，增強密封效果。
2、水泵部分：由泵體、葉輪、泵座等組成。離心泵采用半開式離心旋渦復合式葉輪，旋流泵采用半開雙向傾斜式葉輪，葉輪裝在轉子軸上，擰緊葉輪螺母，裝上泵體、泵座，放入水中，轉子帶動葉輪旋轉，在離心力的作用下，水流壓入泵體的渦道內，并順著出水管排出。兩種葉型實測比對流量揚程曲線升高，軸功率曲線下降，泵效率顯著提高
3、油霧器部分：由油霧器殼、油霧器桿、調油閥芯等組成，油霧器裝在頂蓋上，殼內裝滿潤滑油。
4、管接頭部分：由進風組合接頭和出水彎頭兩部分組成。進風組合接頭安裝在進風口處。
5、消聲器部分：消聲器是由鋼板沖壓焊接而成，裝在排氣口處。

FQW18-80/K礦用風動潛水泵技術參數

礦用風動潛水泵型號：FQW18-80/K
額定流量 m³/h：18
額定揚程m：80
最大流量m³/h：40
關閉揚程m：110
測試氣壓MPa：0.55
額定耗氣量m³/h：300
適用工作氣壓MPa：0.4～0.7
最大通過顆粒mm：12
進氣口徑mm：25
出水口徑mm：38

FQW18-80/K礦用風動潛水泵工作條件

水泵在下列環境條件下應能正常工作：
a）周?chē)�空氣中含有瓦斯和煤塵；
b）風壓為0.4～0.7 MPa；
c）水的pH值在4～10的范圍內；
d）水中含固體雜質的體積比不超過2%；
e）水的密度不超過1.1×103 kg/m³；
f）工作環境溫度5～40 ℃。

卓力工礦是國內知名FQW18-80/K礦用風動潛水泵生產廠家，有豐富的經驗為客戶提供高品質的FQW18-80/K礦用風動潛水泵及完善的售后服務，如果您想了解最新FQW18-80/K礦用風動潛水泵價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
