一、概述
YCK-P5型（原SG-A 型）壓差開關適用于公稱壓力為40MPa的雙線式集中潤滑系統中，控制換向閥或監視潤滑系統，利用兩條管道的壓差來發出電訊號，當壓差達到5MPa時，發出信號以控制換向閥換向或監視潤滑系統。它一般安裝在終端式雙線集中潤滑系統兩條主管道的最末端。



二、技術參數

型號	公稱壓力Mpa	發訊壓差	發訊油量Mpa	開關最大電壓V	開關最大電流A	重量kg
YCK-P5	40(P)	5	0.7	-500	15	3

使用介質為錐入度不低于220（25℃，150g）1/10mm的潤滑脂（NLGI0#～3#）的潤滑脂和粘度等級大于N68的潤滑油，工作環境溫度為-20℃～80℃。

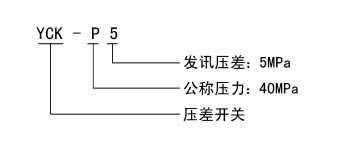

三、型號說明

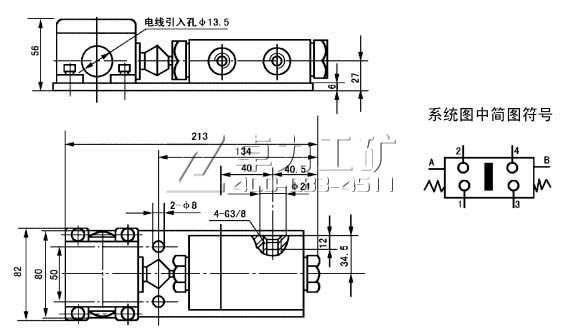

四、外形尺寸


五、工作原理
壓差開關的閥體和行程開關組裝在一塊底板上。潤滑脂在壓力的作用下從主管道B進入壓差開關閥體活塞的右腔，主管道A卸荷。一旦兩條主管道的壓差達到5MPa時，活塞克服左腔內彈簧力向左移動，并推動行程開關，使觸點1和2閉合，發出脈沖訊號至系統電控箱，責令換向閥換向，這時主管道A受壓，B卸荷，活塞在二端腔內彈簧的作用下對中，行程開關觸點1和2斷開，觸橋處中位。系統開始第二周期工作，一旦主管道A和B間壓差又達到5MPa時，活塞向右移動，行程開關觸點3和4閉合，脈沖訊號再次使系統中的換向閥換向，開始下次循環工作

六、使用說明
1、壓差開關應安裝在通風、干燥、便于觀察，且周?chē)鸁o(wú)運動機構干涉的部位。
2、壓差開關安裝在終端式雙線集中潤滑系統主管道末端，后面須再裝一個雙線分配器，以防壓差開關中的潤滑脂老化，變質、干枯而影響靈敏性。
3、行程開關接線后應將觸橋調至中位并緊固螺釘。
