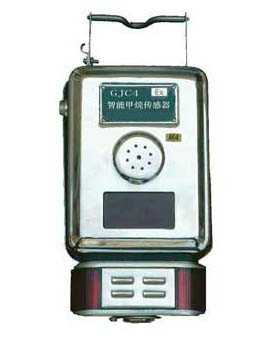

GJC4智能甲烷傳感器

GJC4智能甲烷傳感器|GJC4礦用高低濃度甲烷傳感器|GJC4車載式甲烷傳感器

●系統概述：
   GJC4 煤礦用甲烷傳感器（以下簡稱傳感器）是一種用于檢測煤礦井下空氣中的甲烷含量的智能型檢測 儀表。調零、靈敏度、非線性補償等功能均可通過遙控器來實現,具有精度高、穩定可靠、使用方便等優點。 不但能與我公司KJ70N 監控系統配套使用，而且能和其他廠家煤礦監控系統配套使用。
●使用環境條件
傳感器使用環境條件要求如下：
a） 環境溫度：0℃～+40℃ ；
b） 相對濕度：≤95%（＋25℃）；
c） 大氣壓力：80 kPa～106 kPa；
d） 無顯著振動和沖擊的場合；
e) 風速：0～8m/s；
f) 煤礦井下有爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體的Ⅰ類場合。
●主要技術指標
防爆型式: 隔爆兼本質安全型，標志“ Exdib I Mb”
1 測量范圍：（0～4）%CH4，通氣流量：200mL輸出信號：
1 頻率模擬量 a) 頻率范圍200Hz～1000Hz；
b) 脈沖寬度大于0.3ms，高電平狀態時的電壓不小于3V，低電平輸出狀態時的電壓小于0.5V；
c) 傳輸距離2km 時，傳感器的基本誤差應不超過4.3 的規定。(采用煤礦用聚乙烯絕緣聚氯乙稀護套 通信軟電纜MHYVR，單芯線徑截面不小于1.5mm2)。
2 輸出電流信號： a) 電流范圍1mA～5mA 或4mA～20mA； b) 負載：直流18V 時輸出1mA～5mA 負載0～1000Ω；直流18V 時輸出4mA～20mA 負載0～250Ω。
5 響應時間：應不大于20s。
6 供電電壓：直流9V～24V。
7 工作電流：額定直流18V 時小于100mA。
8 遙控距離：不小于5m。
9 報警點：在測量范圍內任意設置（出廠設為1.0%CH4）。
10 斷電點：在測量范圍內任意設置（出廠設為1.5%CH4）, 斷電輸出高電平狀態，拉出電流為2mA 時的 電壓不小于3V，低電平輸出狀態時的電壓小于0.5V。
11 顯示方式：4 位數碼管顯示，第一位功能碼（小數碼管），后三位數碼管顯示濃度；/min

GJC4礦用高低濃度甲烷傳感器
GJC4礦用高低濃度甲烷傳感器是一種用于煤礦井下的定置型甲烷傳感器。該傳感器采用貼片工藝，功耗小，適用于具有瓦斯突出的礦井井下采掘工作面，回風巷道及臨時停工的盲巷口等場所，GJC4連續監測井下環境中甲烷(CH4)含量。該儀器可與各種煤礦環境監測系統、監控分站、斷電儀配套使用。
該儀器除就地數字顯示被測環境中的甲烷含量外，還可輸出與甲烷含量成正比例的電信號供監測系統處理及地面顯示。

GJC4礦用高低濃度甲烷傳感器特點
微電腦處理芯片：采用新型單片微機和高集成數字化電路，使電路結構簡單、性能可靠，便于維修調試。
性能穩定：性能穩定，本儀器所采用的傳感器元件是長壽命、高穩定的載體催化元件， 調校周期長。
靈敏度高：高性能的傳感器元件加上儀器內部軟件的自動非線性補償使得儀器對甲烷的檢測具有較高的靈敏度。
可靠性高：本儀器具有開機自檢、自動穩零、精度校正等功能，且采用紅外遙控調校，整機沒有任何調整孔，儀器的零點、精度的調整，報警值、斷電值的設定以及輸出信號的設定均由紅外遙控器控制�？梢员苊忾_(kāi)蓋調試，減小機械損傷，提高整機的密封性，延長了儀器使用壽命。
功耗低：本儀器采用特殊的電源電路，用軟、硬件相結合的方法使得整機電流很小，最大工作電流僅有50mA。
測量范圍寬：本儀器只須一對催化元件就可連續檢測0～100%甲烷，沒有高低濃轉換過程，不怕高濃瓦斯沖擊。
兼容性好：本儀器可由紅外遙控器靈活設置多種輸出信號制式，幾乎可以與國內所有類型的分站連接。
外觀精巧、結構簡單：本儀器電路板采用貼片式焊接，外觀輕巧美觀，結構精致合理，密封性極好，便于攜帶。

GJC4車載式甲烷傳感器
GJC4車載式甲烷傳感器是安裝在礦用防爆型電機車上的監測低濃度甲烷氣體的防爆型檢測儀表，能自動連續的監測機車所在位置的甲烷濃度，當濃度超過預設的報警點時，儀器能輸出報警信號；當濃度超過預設的斷電點時，儀器能自動切斷電源，以確保安全生產；當濃度回落到報警點或復電點以下時，儀器能解除報警或自動解鎖（恢復電機車供電）。

GJC4甲烷傳感器工作原理
1．傳感器由電源電路、載體催化元件及恒溫控制電路、A/D變換器、紅外接收頭、單片機顯示電路和輸出控制電路、報警電路等部分組成。
2．電源電路將由關聯設備送來的DC（9～21）V的直流電壓穩壓為5V、3.5V的直流電壓，供給整機電路使用。
3．載體催化元件及檢測電路將甲烷濃度變化轉變?yōu)殡娦盘�，送至A/D變換器采樣再送至CPU進行數據處理。催化元件采用恒溫檢測技術，能在高濃度甲烷環境中有效保護黑白元件，提高傳感元件的使用壽命。軟件部分因為采用實時動態溫度補償技術，使傳感器能夠準確識別傳感元件的雙值效應，并可在高濃度甲烷氣體環境中連續工作，提高了整機的檢測準確性和長期工作穩定性。
4．經A/D變換器的采樣數據送入單片機進行處理，由顯示電路顯示出甲烷的濃度值，并經輸出控制電路輸出與甲烷的濃度值對應的頻率信號。
5．報警電路由發光二極管、蜂鳴器和控制驅動電路構成，當甲烷濃度超過設定的報警點時，儀器發出聲、光報警信號。
