一、概述

GJG100J煤礦管道用高濃度激光甲烷傳感器能用于煤礦井下或地面甲烷抽放管道內甲烷氣體濃度的檢測，能就地顯示甲烷濃度值，并連續自動地將甲烷濃度值轉換成標準電信號傳送給配接設備。



二、用途：

GJG100J煤礦管道用高濃度激光甲烷傳感器（以下簡稱“傳感器”）能用于煤礦井下或地面甲烷抽放管道內甲烷氣體濃度的檢測，能就地顯示甲烷濃度值，并連續自動地將甲烷濃度值轉換成標準電信號傳送給配接設備。傳感器電路采用單片機電路設計，具有聲光報警功能、紅外遙控等功能。
傳感器滿足《加強煤與瓦斯突出事故監測和報警工作的通知》（安監總煤裝〔2013〕28號）的要求，能實現對采掘工作面、工作面進回風巷道以及采區回風巷、總回風巷的瓦斯的有效監測。且符合“其在煤礦環境中逐步推廣應用紅外、激光等甲烷傳感器”的相關規定。



三、技術參數：
GJG100J煤礦管道用高濃度激光甲烷傳感器

環境參數
a) 環境溫度：0℃～+40℃；
b) 平均相對濕度：≤95%（+25℃）；
c) 大氣壓力：50 kPa～130kPa；
d) 煤礦井下有瓦斯，煤塵爆炸危險的環境，但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體場所。
技術參數
電氣性能
a) 工作電壓：19V.DC；
b) 工作電流：≤200mA。
測量范圍：0.00%CH4¬～100%CH4。
分辨率：在0.00%CH4¬～10.0%CH4 范圍內分辨率為0.01% CH4；
在10.0%CH4¬～100%CH4 范圍內分辨率為0.1% CH4。
信號輸出制式（可選擇）
a) 頻率：200Hz～1000Hz（脈沖寬度大于0.3ms）（優選）；
b) 電流：（1～5）mA或（4～20）mA；
c) 智能型： 傳輸方式：半雙工、RS485；
傳輸速率：4800bps；
信號工作電壓峰峰值：≤12V。
傳感器的基本誤差應符合表1的規定。
基本誤差
測  量  范  圍(%CH4)
誤  差（%CH4）
0.00～1.00 ≤±0.06
1.00～100 ≤真值的±6%
傳輸距離：2.0km。



四、特點：
GJG100J煤礦管道用高濃度激光甲烷傳感器

1. 采用國際頂尖的調頻半導體激光吸收光譜技術檢測甲烷濃度；
2. 測量范圍寬(0~100%CH4)、精度高、長期穩定性好、使用壽命長達5年；
3. 外殼采用新型防水防塵設計、不易受水汽、粉塵及其他氣體影響；
4. 支持多種信號傳輸方式(頻率、電流、RS485)，有效地屏蔽信號傳輸的電磁干擾；
5. 采用全新開關電源，整機功耗更低，傳感器傳輸距離更長；本安參數更小，兼容各大系統；

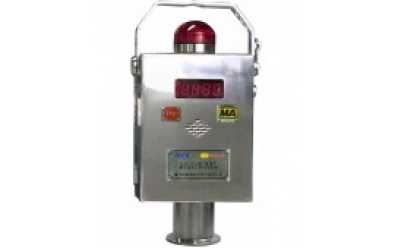

五、圖片：

GJG100J煤礦管道用高濃度激光甲烷傳感器
