一、概述

KGJ27A管道高濃度甲烷傳感器能用于煤礦井下或地面甲烷抽放管道內甲烷氣體濃度的監測。



二、用途：

KGJ27A管道高濃度甲烷傳感器專門為管道瓦斯抽放監測應用而設計，可通過引氣設備安裝在瓦斯抽放管道內，工作穩定，不受管道內水、雜質等的影響。能就地顯示甲烷濃度值，并連續自動地將甲烷濃度值轉化成標準的電信號傳送給關聯設備。



三、技術參數：

KGJ27A管道高濃度甲烷傳感器環境參數
a) 環境溫度：0℃～+40℃；
b) 相對濕度：≤95%（+25℃）；
c) 大氣壓力：80 kPa～106kPa；
d) 風    速：0m/s~20m/s；
e) 礦井環境中H2S氣體:≤6×10-6；
f) 適用環境:含有瓦斯或煤塵爆炸危險的煤礦井下。
技術參數
電氣性能
a) 工作電壓：19V.DC；
b) 工作電流：≤110mA。
信號輸出制式（可選擇）
a) 頻率：200Hz～1000Hz（脈沖寬度大于0.3ms）（優選）；
b) 電流：（1～5）mA或（4～20）mA；
c) 智能型： 傳輸方式：半雙工、RS485；
傳輸速率：4800bps；
信號工作電壓峰峰值：≤12V。
測量范圍：4%CH4¬～100%CH4。
基本測量誤差差應符合下表的規定。
測  量  范  圍(%CH4)
誤  差（%CH4）
4.00～40.0 ≤真值的±10%
40.0～100 測量上限的10%
電源電壓波動范圍：9V.DC～24V.DC。
顯示值穩定性
在（4.00~100）%CH4范圍內，甲烷濃度恒定時，傳感器顯示值或輸出信號值（換算為甲烷濃度值）變化量不超過0.4%CH4。
傳輸距離：2.0km。



四、特點：

1. KGJ27A管道高濃度甲烷傳感器采用新型微處理器和高集成數字化電路，使電路結構簡單，性能可靠，便于維修與調試；
2. 支持多種信號傳輸方式(頻率、電流、RS485)，有效地屏蔽信號傳輸的電磁干擾。
3. 采用新型開關電源，降低了整機功耗，增加了傳感器傳輸距離。
4. 具備故障自檢功能，便于使用與維護。
5. 外殼采用不銹鋼材料設計，增強了傳感器的抗沖擊和抗腐蝕能力。



五、圖片：

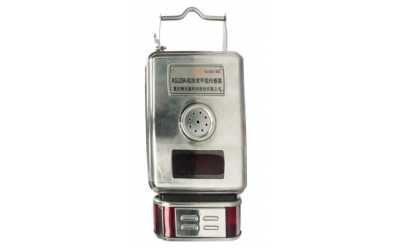

KGJ27A管道高濃度甲烷傳感器
