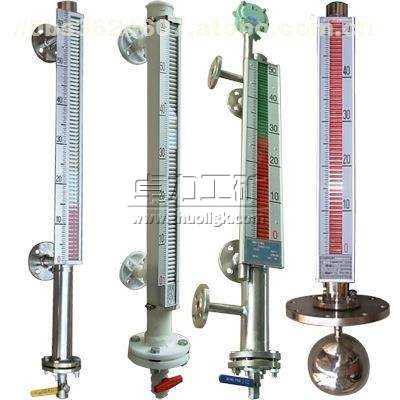

磁翻轉液位計

磁翻轉液位計|磁翻轉液位計廠家

磁翻轉液位計可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。該系列的液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。
磁翻轉液位計彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。
磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP 等材料及進口元件，具有優秀的可靠性和抗腐蝕性能

原理
磁性浮子液位計（也可稱為磁翻板液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器 中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨�，指示器的紅白交界處為容器內部液位的實際高度，從而實現清晰的液位指示。

產品特點
高靈敏度(避免面板花臉現象)、寬視窗(便于觀看)。
·各種液體以及高溫、高壓、腐蝕性和易燃易爆介質液位的連續測量。
·現場指示、信號遠傳(4~20mA或HART)、一機多能。
·顯示器以紅色指示液位，直觀、醒目。
·測量范圍大、全過程測量無盲區。
·顯示器與被測介質完全隔離，安全、可靠。 可選配報警器、變送器：
·液位報警器(干簧管)
·液位報警器(微動開關式)
·液位報警器(隔爆式)
液位變送器(本安型)
液位變送器(靜壓式)
UHZ系列 頂裝浮球(磁浮子、磁翻板液位計

技術參數
測量范圍：300~12500mm
精確度：指示±10mm
測量原理：浮力原理、磁耦合傳感技術　測量介質：各種液體及腐蝕、易燃易爆液體介質
輸出形式：現場顯示、報警、變送器輸出
工作壓力：≤6.3Mpa
介質溫度：≤450℃
介質密度：≥0.45g/cm3
介質粘度：≤0.15pa·s
防爆等級：Exd Ⅱ BT6.ExiacT6
防護等級：IP66
材質：各種牌號不銹鋼、PVC等
連接方式：法蘭DN20、DN25（松套）
安裝方式：側裝

使用
磁翻板液位計位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連接構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢，并保證操作人員安全。
液位計選型表

UHZ	25		側側安裝式	測量型式
	27		頂部安裝式
28		側頂安裝式
29		側底安裝式
26		底部安裝式
	1		雙面板式	顯示方式
2		單面板式
3		單帶夜光型
4		LED顯示型
	L		遠傳型（無可省略）	遠傳方式
	O		普通型	防爆形式
G		隔爆型
Z		本安型
F		配安全柵
	O		無	液位控制 （報警）開關

安裝與維護
1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。
2、液位計主體周?chē)�不容許有導磁體靠近否則直接影響液位計工F確工作。
3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過程中不伎浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。
6、根據介質情況，可定期找開排污法蘭清洗主體管沉淀物質。

卓力工礦是國內知名磁翻轉液位計生產廠家，有豐富的經驗為客戶提供高品質的磁翻轉液位計及完善的售后服務，如果您想了解最新磁翻轉液位計價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：磁翻轉液位計發貨時間？ 磁翻轉液位計售后保障？ 磁翻轉液位計訂貨需要提供什么信息？

產品標簽：磁翻轉液位計| 磁翻轉液位計廠家
