KJ383煤礦供電監控系統

KJ383煤礦供電監控系統|

系統簡介

KJ383煤礦供電監控系統是一套集設備數據采集、供電工程開發環境、供電工程運行環境、報表查詢、打印的綜合監控系統，工程運行畫面采用自定義方式實現，通訊采用分布式處理模式，多組設備可同時采集通訊，能充分發揮各部分設備的性能優勢，結構簡潔，可操作性強，便于系統的日常維護及管理
KJ383煤礦供電監控系統，適用于煤礦井上、下變電所高低壓供電系統中供電參數的實時測量、控制及監視，及時發現故障，有助于防止事故擴大和縮短停電時間，合理調配供電，提高電網運行質量減輕電費支出，實現變電所的無人值守。

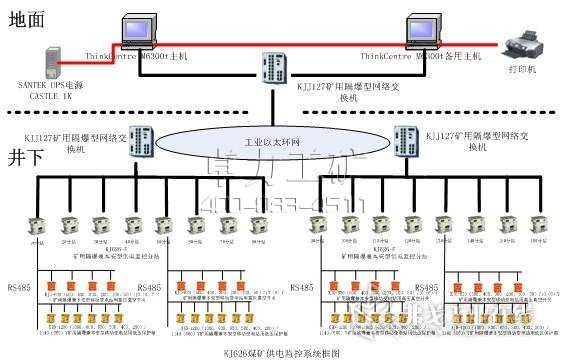

系統通訊方式

電纜總線通訊；
光纖總線通訊；
以太環網通訊；

系統功能

序號	功能	功能簡述
1	數據采集功能	◆對變送器和高壓真空配電裝置所采集到的電壓、電流，系統具有傳輸、顯示功能； ◆對高壓真空配電裝置所采集到的（分閘/合閘狀態）開關量，系統具有傳輸、顯示功能； ◆當高壓真空配電裝置發生過載、短路、過壓、欠壓和絕緣監視保護時，系統具有傳輸、報警顯示故障狀態的功能；
2	控制功能	◆系統具有就地手動、地面遠程控制高壓真空配電裝置的（分閘/合閘狀態）功能，在中心站進行遠程控制時具有操作權限和操作記錄功能； ◆系統具有就地手動、地面遠程手動設置高壓真空配電裝置的保護整定值功能，在中心站進行遠程控制時具有操作權限和操作記錄功能； ◆高壓真空配電裝置具有就地自動的過載、短路、過壓、欠壓和絕緣監視保護功能。當高壓真空配電裝置的故障保護未解除之前高壓真空配電裝置保持分閘閉鎖狀態，故障消除后，必須就地手動復位分閘閉鎖狀態；
3	存儲和查詢功能	◆電壓、電流的5分鐘監測值 ◆裝置的開關量(分閘/合閘) 狀態變化和時刻 ◆裝置過載、短路、過壓、欠壓和絕緣監視保護時刻及故障類型 ◆遠程操作時記錄高壓真空配電裝置操作類型、操作人員及操作時間 ◆設備故障及恢復正常工作時刻及狀態
4	顯示功能	◆具有列表顯示功能 ◆具有模擬量實時曲線和歷史曲線顯示功能 ◆具有模擬圖顯示功能 ◆具有系統設備布置圖顯示功能
5	打印功能	◆電壓、電流模擬量日報表； ◆報警日報表；
6	人機對話功能	◆系統具有人機對話功能，以便于系統生成、參數修改、功能調用、控制命令輸入
7	自診斷功能	◆系統具有自診斷功能，當系統中變送器和高壓真空配電裝置等設備發生故障時，報警并記錄故障時刻和故障設備，
8	雙機切換功能	◆具有手動雙機備用功能。
9	備用電源功能	◆統具有備用電源。

系統參數

系統設備容量：
分站掛接數：4個；
設備掛接數：8個RS485設備/分站；
傳輸距離：
中心站至交換機：≥10KM；
交換機至分站：100m;
分站至終端設備：≤2KM；
分站電源箱輸入電壓：
交流輸入電壓：127V、220V、380V、660V （-25%，+15%）；
傳感器信號制：
1、模擬量；2、開關量；
主要監測參數：
電壓、電流、開停等參數；

卓力工礦是國內知名KJ383煤礦供電監控系統生產廠家，有豐富的經驗為客戶提供高品質的KJ383煤礦供電監控系統及完善的售后服務，如果您想了解最新KJ383煤礦供電監控系統價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
