一、系統概述

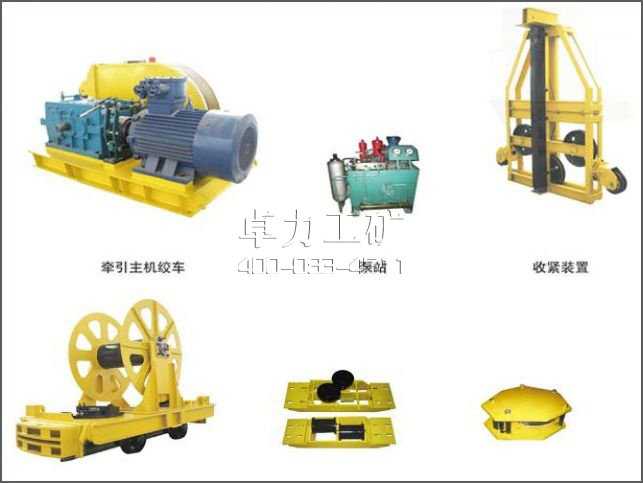

      我公司研制的 SQ 型無極繩絞車運輸系統吸收了繩牽引卡軌車的成熟技術，參考了傳統絞車的使用經驗，是對井下無極繩輔助運輸系統的完善和進一步提高，系統布置合理、設計新穎、結構緊湊、成本低廉、經測試表明，操作方便、可靠性高、適應性強；該產品總體技術水平國內領先，是一種符合國情的經濟、實用、安全、高效的新型輔助運輸設備。SQ 型無極繩絞車運輸系統是以鋼絲繩牽引的軌道運輸設備，系統由絞車 ( 含泵站 )、張緊裝置、牽引車、主副壓繩輪組、托繩輪組、回繩輪組和彎道輪組等組成。有 37kw、55kw、75kw、llOkw、l32kw 等品種，絞車利用井下現有軌道系統運行，可實現固定距離不經轉載的直達運輸。在 5°以下坡道采用 37kw 絞車，在 10°以下坡道采用 55kw 絞車，在15°以下坡道采用 75KW、110KW 絞車 , 在 18°以下坡采用110kw、132kw 或無級調速型絞車，可實現材料、設備及液壓支架 , 在順槽和采區大巷不經轉載的整體直達運輸，可直接進入工作面，代替了多臺小絞車接力、對拉運輸，大大減少了運輸環節。不僅達到了減人增效的目的，還大大提高了運輸的安全性和可靠性。
二、適用范圍
    該產品是以鋼絲繩牽引的軌道連續運輸設備，主要用于煤礦井下工作面順槽和采區大巷材料、設備、液壓支架等輔助運輸，也可用于金屬礦井下巷道和地面軌道運輸，適用于坡度大小有變化的軌道運輸，最大坡度 18°，適用運輸距離約為 2000 米。無極繩絞車運輸系統是對繩輔助運輸系統的創(chuàng )新和完善，系統可根據巷道具體工況條件靈活布置，常見的布置方式有：
1．運輸系統既可適應多起伏 ( 最大坡度 18°以下 )，又可水平拐彎 ( 最小 90°)。
2．絞車既可平行于軌道布置，又可垂直于軌道布置。
3．系統既可布置單道單向運輸，又可布置成雙道雙向運輸。
4．單道單向運輸布置時，鋼絲繩可全部布置在軌道內；也可采用主繩在內，副繩在外的布置型式。
5．絞車可前后雙向出繩，既可利用原有硐室布置，又可靠巷幫布置，可適應不同巷道工況。
三、產品特點
1、絞車采用機械傳動方式，結構緊湊，可靠性高；
2、系統配置合理，方便靈活，不同組合可適應各種工況條件需求，適應性強；
3、采用液壓式收緊裝置收緊鋼絲繩，鋼絲繩張緊力可根據工況而調整，使鋼絲繩受力比較均衡，延長了鋼絲繩的
使用壽命長；
4、絞車的緊急制動采用濕式失效制動，制動器為我公司與航空航天部的軍工企業聯合研制，采用先進的技術和材
料，使制動器制動性能更可靠，壽命更長。
5、用導向輪分繩，避免鋼絲繩咬繩、減少鋼絲繩磨損；
6、采用專用輪組導繩、壓繩、托繩輪組，可適應起伏變化
坡道：
7、在順槽中可實現連續直達運輸，無需轉載．提離了安全
可靠性；
8、回繩輪固定簡單，可方便快捷地移動，實現運距變化；
9、牽引車儲繩量較大，可減少鋼絲繩浪費。
10、操作方便，維護簡單，深受煤礦工人的歡迎。
11、特別在回采時，無極繩絞車運輸系統可隨工作面回采而逐步后移，操作過程非常簡單，只需把回繩輪回移，并
把多余的鋼絲繩繞在牽引車的儲繩筒上即可。
12、該連續牽引車系統使用井下現有的軌道（常用 18Kg、22Kg、24Kg、30Kg。為滿足順槽水平過彎道連續運輸
的需要，在彎道兩側增設護軌，以確保過彎道運輸的安全可靠。
三、主要技術參數

單速型
型號	SQ-40/37B
絞車功率（KW）	37
滾筒直徑	950
最大牽引力（KN）	40
繩速（m/s）	0.7
鋼絲繩6*19S	18/22
軌距	600
軌型（kg/m）	18-24

機械變速型
型號	SQ-60/55B	SQ-80/75B	SQ-80/110B	SQ-120/132B
絞車功率（KW）	55	75	110	132
滾筒直徑	1200	1200	1200	1400
最大牽引力（KN）	60	80	80	120
繩速（m/s）	0.7/1.1	0.7/1.1	1.0/1.7	0.7/1.1
鋼絲繩6*19S	22	22/24	22/24	24/26/28
軌距	600/900	600/900	600/900	600/900
軌型（kg/m）	18-24	18-30	18-30	18-30

1500米運距內最大坡度及最大牽引重量包含梭車對應的絞車選型
重量≤ 坡度≤	8T	10T	12T	14T	16T	18T	20T	22T	24T
5°	SQ-40/37B	SQ-60/55B	SQ-60/55B	SQ-60/55B	SQ-60/55B	SQ-60/55B	SQ-60/55B	SQ-80/75B	SQ-80/75B
8°							SQ-80/75B		SQ-80/110B
10°						SQ-80/75B		SQ-80/110B
13°	SQ-60/55B			SQ-80/75B	SQ-80/75B		SQ-80/110B
15°			SQ-80/75B						SQ-120/132B
18°		SQ-80/75B			SQ-80/110B	SQ-80/110B		SQ-120/132B

卓力工礦是國內知名SQ型無極繩絞車運輸系統生產廠家，有豐富的經驗為客戶提供高品質的SQ型無極繩絞車運輸系統及完善的售后服務，如果您想了解最新SQ型無極繩絞車運輸系統價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
