道夾板

道夾板|標準道夾板|非標道夾板|絕緣道夾板|異型道夾板

卓力工礦現貨供應軋制(材質:Q235)、鑄造(材質:QT400)   輕軌、重軌和起重軌道夾板各種規格道夾板,并可根據樣品或圖紙生產各種異型道夾板及絕緣道夾板。

道夾板介紹：
道夾板（軌道接頭夾板，又稱魚尾板）是一種用于鋼軌與鋼軌之間連接使用的連接緊固件，是鋼軌接頭連接的首選產品。

道夾板作用是保證兩段相鄰鐵軌道的鏈接的穩固，保障鐵路鋼軌在機車通過的時候鐵路鋼軌的穩定。在軌道固定方面道夾板的使用是很廣泛的，這主要是由于兩段鋼軌的連接在設計上需要輔助板材的使用，而道夾板正是這種板材不斷發展演變來的產品。

常見道夾板種類：
1、根絕道夾板材質來進行區分：金屬道夾板、絕緣道夾板
道夾板常用的材質有金屬和絕緣材質兩種，而對于不同強度要求的道夾板而言使用到的生產材質也是不同的。常用的金屬材質就是Q235鋼材或者45#鋼。所以在選用道夾板產品或者魚尾板材產品的時候一定要根據設計要求選用適當材質的產品，這樣才能保障鐵路鐵路鋼軌使用過程中不會(huì )因為道夾板或者魚尾板等相關配件的問題而造成安全事故。
2、根據道夾板孔數來劃分有：四孔道夾板、六孔道夾板、三孔道夾板（異形件）
一般是38kg左右的鋼軌為這兩種礦用道夾板的分界線，也就是說38kg以下的礦用鋼軌大多數是四孔道夾板，而38kg以上的礦用道夾板大部分是六孔道夾板。
3、根據道夾板適用鐵路鋼軌的型號來區分：輕軌、重軌和起重軌道夾板
4、根據不同規格劃分有：國標道夾板、非標道夾
5、根據不同的板材尺寸來劃分有：鼓泡道夾板（弧面道夾板）、變軌道夾板(異形道夾板)
6、根據應用領域分為：礦用道夾板、鐵路道夾板
7、根據道夾板重量來區分

同時在不同的軌道連接接頭處需要使用到的道夾板也是不同，所以會(huì )用到的道夾板的產品分為普通道夾板、絕緣道夾板和異型道夾板等不同的道夾板產品。
常用的普通道夾板有標準道夾板和非標道夾板之間的區分，這主要是看所使用的軌道情況，以及軌道的用途。
絕緣道夾板適用的軌道則是易發生漏電事故的路段。
只有異型道夾板是采購道夾板產品的時候需要特別注意的，異型道夾板中較好訂制的一般為變軌道夾板。這種道夾板連接的兩段鋼軌的重量型號是一定的，所以可以根據兩段鋼軌進行訂制。
如果其他軌道路段使用異型道夾板就需要考慮道夾板的孔數、長度、寬度以及道夾板的形狀方面也需要特殊的設計。這種道夾板使用的數量很少，但是需要使用這種道夾板的路段對道夾板本身的設計要求以及強度有較高的要求。
山東卓力工礦設備有限公司生產的鐵路連接件道夾板在標準產品方面可以定制多種規格標準的產品。同時我公司也可以承接訂制各種型號規格的絕緣道夾板以及異型道夾板。

道夾板規格
道夾板分為輕軌、重軌和起重軌道夾板。
另有如：24kg轉30,43kg轉50kg變軌道夾板及異型道夾板、絕緣道夾板。

道夾板生產制造
按材質區分有：Q235:道夾板鋼的化學成分（熔煉分析）按型號小于等于15kg/m和大于15kg/m
應分別符合GB 700中 Q235-A(或3號乙類鋼）合Q255-A(或4號乙類鋼）鋼的規定。
球墨鑄鐵：QT400-18

實用輕軌型號	理論重量,kg/塊
9KG	0.81
12KG	1.39
15KG	2.20
22KG	3.80
30KG	5.54

適用于不同重量軌道的道夾板重量
產品名稱	適用軌道重量	產品重量
道夾板	8kg四孔	0.45
道夾板	8kg四孔	0.8
道夾板	12kg四孔	1.1
道夾板	12kg四孔	1.3
道夾板	12kg四孔	1.4
道夾板	12kg四孔	1.6
道夾板	15~18kg四孔	1.3
道夾板	15~18kg四孔	1.5
道夾板	15~18kg四孔	1.9
道夾板	15~18kg四孔	2.2
道夾板	15~18kg四孔	2.5
道夾板	15~18kg四孔	3.0
道夾板	15~18kg四孔	3.5
道夾板	15~18kg四孔	4.0
道夾板	22kg-24kg四孔	2.8
道夾板	22kg-24kg四孔	3.0
道夾板	22kg-24kg四孔	3.5
道夾板	22kg-24kg四孔	4.0
道夾板	22kg-24kg四孔	4.5
道夾板	22kg-24kg四孔	5.0
道夾板	22kg-24kg四孔	6.0
道夾板	22kg-24kg四孔	7.0
道夾板	22kg-24kg四孔	7.5
道夾板	30kg四孔	6.0
道夾板	30kg四孔	7.0
道夾板	30kg四孔	7.5
道夾板	30kg四孔	8
道夾板	30kg四孔	9
道夾板	30kg四孔	10
道夾板	43夾板六孔	7.5
道夾板	43夾板六孔	8.0
道夾板	43夾板六孔	9.0
道夾板	43夾板六孔	10.0
道夾板	43夾板六孔	11.0
道夾板	43夾板六孔	13.0
道夾板	43夾板六孔	14.0
道夾板	43夾板六孔	15.0
道夾板	43夾板四孔	8.8
道夾板	43夾板四孔	6.6
道夾板	43夾板四孔	4.5
道夾板	43夾板四孔	3.9
道夾板	50夾板六孔	11.0
道夾板	50夾板六孔	13.0
道夾板	50夾板六孔	15.0
道夾板	70夾板六孔	4.0
道夾板	80夾板六孔	4.0
道夾板	100夾板六孔	6.0
道夾板	100夾板六孔	6.8

不同重量的道夾板一般跟其強度會(huì )成正比，所以各界朋友在選購道夾板產品的時候要特別注意道夾板的實際重量。

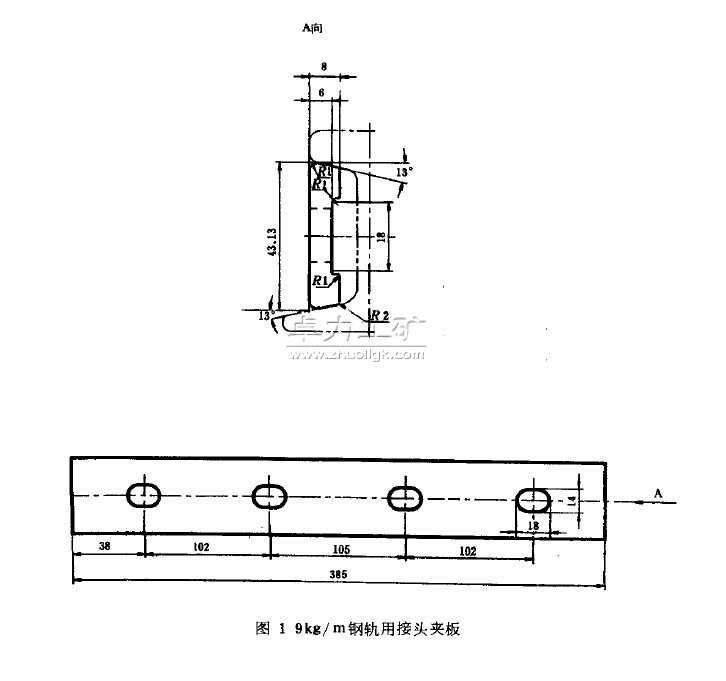

道夾板尺寸


道夾板使用注意事項：
道夾板和魚尾板的在使用過程中是需要根據設計要求使用在不同的鋼軌位置上的，普通的道夾板和魚尾板使用在兩端鐵路鋼軌的外側或者內側。
道夾板常被劃分到重軌或者起重軌中，這類自重很大的鋼軌一般都是需要承載高噸位的貨物的。所以在使用過程中需要特別注意相關配件的質量問題。
所以在該種鋼軌上安裝使用的道夾板產品就特別注意相應的外觀是否無瑕疵、重量是否符合要求、孔徑和孔距是否符合國標產品的相應技術要求。
只有保證道夾板產品的相關技術檢驗都符合相關規定才能滿足該種產品使用過程中對鐵路鋼軌的鏈接作用更好。

道夾板的使用需要和魚尾螺栓相配合使用。一般常用的道夾板的設計都是矩形的，這種鐵路配件上有孔洞，在魚尾螺栓的使用就是穿過道夾板和鐵路鋼軌上對應的鉆孔，進而旋緊。這樣鐵路鋼軌間的聯系就可以通過道夾板聯系起來。這種鏈接配件可以使得鐵路鋼軌在使用中更加安全順暢。
在道夾板和魚尾板的使用中尤其要注意的就是配套魚尾螺栓的使用，通過對應型號的魚尾螺栓進行連接才可以很好的保障鐵路鋼軌的使用。在這方面主要注意的有以下幾點：
1、魚尾螺栓的型號需要符合設計要求
2、魚尾螺栓的強度需要符合設計要求
3、魚尾螺栓絲扣的長度要符合相應要求。
4、魚尾螺栓的使用不能缺少相應的配件，例如魚尾螺栓的平墊。
除了以上幾點之外道夾板在使用過程中還求多種特殊情況。這些不同情況是需要根據不同的鐵路鋼軌的設計要求和定制的道夾板來確定使用的。所以在異型道夾板的使用過程中一般使用的魚尾螺栓產品也是有特殊要求的。這些問題就需要在實際的使用過程中進行解決了。




卓力主要產品有:
山東卓力具有二十余年的煤礦設備和軌道設備的生產經驗，生產和經營軌道設備有：道岔、單開道岔、復合道岔、對稱道岔、渡線道岔、道岔機芯、道夾板、軌道固定件、壓軌器、壓板、扣板、魚尾板、墊板、道釘、道釘錘、擋板、70型扣件、尼龍擋板座、絕緣夾板、復合橡膠墊板、道岔拉桿、軌距拉桿、魚尾螺栓、絕緣軌距桿、軌撐、防爬器等。:道夾板,魚尾螺絲,高強度螺母,螺栓,道夾板-螺絲,內六角扳手,起釘器,道釘,外六角螺栓,膨脹螺栓,掛勾螺栓,雙頭螺栓, 道夾板-地腳螺栓,道夾板,馬車螺栓,鋼結構用扭剪型高強度螺栓連接副, 道夾板-自鉆螺釘,鉆尾絲,建筑扣件,軌道扣件,丁字絲,方頭螺栓,卡頭,花蘭,卸扣, 道夾板,勾頭鍵,絲杠,絲桿,拉鉚釘,壓板,鉚釘,魚尾板, 道夾板,墊板,軌距拉桿,撬棍,扳道器。

卓力工礦是國內知名道夾板生產廠家，有豐富的經驗為客戶提供高品質的道夾板及完善的售后服務，如果您想了解最新道夾板價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：道夾板發貨時間？ 道夾板售后保障？ 道夾板訂貨需要提供什么信息？

產品標簽：道夾板| 標準道夾板|非標道夾板|絕緣道夾板|異型道夾板
