無功補償電容柜用以提高功率因數,調整電網電壓,降低線路損耗,充分發揮設備效率,改善供電質量。
PS:為了改善電網功率因數低下帶來的能源浪費和這些不利供電生產的因素,必須使電網功率因數得到有效的提高。顯然這些無功功率如果都要由發電機提供并遠距離傳送是不合理的,通常也是不可能的。合理的辦法就是在需要無功功率的地方產生無功功率,即增加無功功率補償設備與裝置。

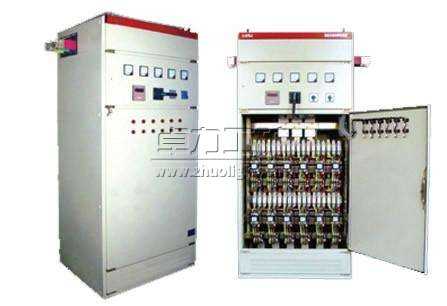

無功補償電容柜產品結構
一般來說,低壓電容補償柜由柜體、母排、熔斷器、隔離開關熔斷器組、電容接觸器、避雷器、電容器、電抗器、一、二次導線、端子排、功率因數自動補償控制裝置、盤面儀表等組成。
無功補償電容柜原理
用電設備除電阻性負載外,大部分用電設備均屬感性用電負載(如日光燈、變壓器、馬達等用電設備)這些感應負載,使供電電源電壓相位發生改變(即電流滯后于電壓),因此電壓波動大,無功功率增大,浪費大量電能。當功率因數過低時,以致供電電源輸出電流過大而出現超負載現象。電容補償柜內的電腦電容控制系統可解決以上弊端,它可根據用電負荷的變化,而自動設置。電容組數的投入,進行電流補償,從而減低大量無功電流,使線路電能損耗降到程度,提供一個高素質的電力源。
在實際電力系統中,大部分負載為異步電動機。其等效電路可看作電阻和電感的串聯電路,其電壓與電流的相位差較大,功率因數較低。并聯電容器后,電容器的電流將抵消一部分電感電流,從而使電感電流減小,總電流隨之減小,電壓與電流的相位差變小,使功率因數提高。
無功補償電容柜技術
用電設備除電阻性負載外,大部分用電設備均屬感性用電負載(如日光燈、變壓器、馬達等用電設備)這些感應負載,使供電電源電壓相位發生改變(即電流滯后于電壓),因此電壓波動大,無功功率增大,浪費大量電能。當功率因數過低時,以致供電電源輸出電流過大而出現超負載現象。電容補償柜內的電腦電容控制系統可解決以上弊端,它可根據用電負荷的變化,而自動設置。電容組數的投入,進行電流補償,從而減低大量無功電流,使線路電能損耗降到程度,提供一個高素質的電力源。
電容補償柜主要產品
ES-2010型低壓無功動態補償裝置采用大功率晶閘管投切開關,控制器可根據系統電壓,無功功率、兩相準則控制晶閘管開關對多級電容組進行快速投切。晶閘管開關采用過零觸發方式,可實現電容器無涌流無沖擊投入,達到穩定系統電壓、補償電網無功、改善功率因數、提高變壓器承載能力的目的。可廣泛應用于電力、冶金、石油、港口、化工、建材等工礦企業及小區配電系統。
ES-2011型高壓無功自動補償裝置,適用于6KV、10KV的大中型工礦企業等負荷波動較大、功率因數需經常調節的變電站配電系統。本裝置是根據系統電壓和無功缺額等因素,通過綜合測算,自動投切電容器組、以提高電壓質量、改善功率因數及減少線損。本裝置適用于無人值守變電站和諧波電壓、諧波電流滿足國標GB/T14549-93規定允許值的場合。如現場諧波條件超標,可根據情況配備1%-13%Xc的電抗以抗拒諧波進入補償設備。
ES-2012型高壓無功就地補償裝置主要應用于大功率高壓電機、為高壓電機的運行就地提供所需無功功率,以達到提高電機的功率因數、減少線路損耗及改善供電質量的目的。本裝置選用進口或國內外知名企業高壓?jiǎn)蜗嗷蛉嚯娙萜鳎饘倩そ^緣介質,具有穩定性高、運行溫度低、損耗小、使用壽命長、體積小、重量輕、無泄漏等特點。該裝置廣泛應用于冶金、石化、建材、電力、煤炭、機械制造、水泥等行業的大功率高壓電機設備。
ES-2013型高壓無功固定補償裝置用于負荷穩定、無需自動控制的工礦企業、電力部門等變電站。裝置連接在6KV、10KV母線上,用于改善系統功率因數、調整網絡(luò )電壓及降低線路損耗。本裝置采用全封閉柜體,防護等級高。每套封閉柜均有帶電和電流顯示元件。成套裝置由電抗器、電容器、等元器件組成,設備簡單,便于安裝。本裝置為固定補償方式,也可根據用戶要求采用手動分組投切。
卓力工礦是國內知名電容補償柜·無功補償電容柜生產廠家,有豐富的經驗為客戶提供高品質的電容補償柜·無功補償電容柜及完善的售后服務,如果您想了解最新電容補償柜·無功補償電容柜價格或者更詳細信息,歡迎撥打服務熱線:13280082001 18605374511.或者聯系在線客服: 點擊這里、立刻咨詢;我們攜程為您服務!
