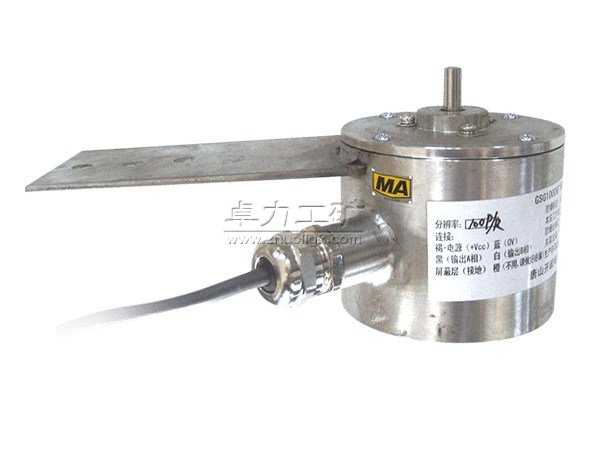

礦用本安型轉速傳感器

礦用本安型轉速傳感器|礦井絞車自動控制裝置轉速傳感器

概述

適用于煤礦井下具有煤塵、瓦斯爆炸危險環境中，用于伺服機構、位置控制和檢測系統中的旋轉角度信號的測量，可做為礦井絞車自動控制裝置的轉速傳感器，是絞車提升高度和提升速度的計數依據。

工作原理

轉速傳感器采用增量式軸編碼器，主要由外殼、軸、光電晶體管、LED 和安裝附件等組成。它通過內部的機械裝置將旋轉角度信號轉換成與之成比例的光脈沖信號，然后將光脈沖信號轉換為相應的電脈沖信號。隨著軸的旋轉，黑白圖形寫入的盤旋轉，相應地，發光二極管LED 的光透過或遮斷A 相和B相的縫隙，形成與旋轉速度成比例的光脈沖信號，該光脈沖信號經光電晶體管接收，控制光電晶體管的導通或截止，從而以集電極開路方式輸出電壓信號，再經波形整形成為矩形波列的電脈沖信號。

技術特性

• 本安輸入電壓：DC24V；
• 本安工作電流：45mA；
• 最高響應頻率：100kHz；
• 輸出相位差：A相、B相相位差90±45°；
• 起動扭矩：最大1mN•m；
• 轉動慣量：最大1×10-6kg•m2；
• 最高轉速：6000r/min；
• 允許受力：徑向：30N，軸向：20N。

尺寸、重量

• 外形尺寸：Φ70×78mm；
• 重    量：0.4kg。
