GFK50風門開閉狀態傳感器

GFK50風門開閉狀態傳感器|gfk50風門開閉傳感器

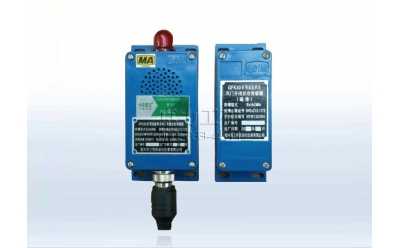

產品名稱：GFK50型風門開閉狀態傳感器
產品型號：GFK50型
產品簡介：
GFK50型風門開閉狀態傳感器適用于煤礦井下監測通風巷道里所設置的風門“開”與“關”的狀態 ，當風門未關嚴時，它可向監測系統發出開關信號 。
組成

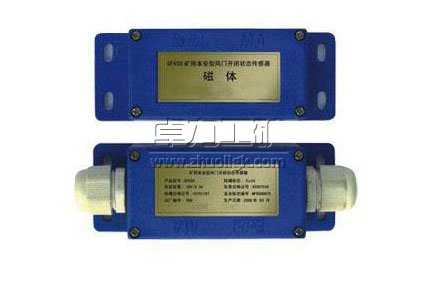

GFK50風門傳感器由傳感頭組和磁塊兩部分構成，傳感頭組由干簧管外殼、插頭、插座電纜固定板等組成、磁塊組由Y25BH磁鐵、外殼等組成。
產品特點及用途：
GFK50型風門開閉狀態傳感器與各種類型煤礦安全的監測系統配套使用，可連續監測煤礦井下通風巷道里所設置的風門“開”與“關”的狀態，具有感應靈敏，安裝方便，維護簡單等特點。采用的干簧管觸點，可靠動作次數達108。
工作原理：
　　儀器整機由內裝干簧管電路并帶引出電纜的感應部和內裝永久磁鐵的磁鐵部?jì)刹糠纸M成。 當門扇被打開時，感應部?jì)鹊母苫晒苓h離磁鐵而斷開；同時有聲報警提示。當門扇被關閉時，干簧管接近磁鐵而吸合。
　　當為單風門時，風門打開就有聲光報警，儀器輸出風門“開”信號，風門關閉后停止聲光報警，儀器輸出“關”信號。 當為雙風門時，需要將儀器的雙風門連接通訊線連接在一起，其中的一臺或者兩臺儀器的數據傳送到分站。
其中的一個風門為打開，儀器輸出的信號為“關”，沒有聲報警，有光報警，兩個風門都打開時輸出的信號為“開”，同時兩個儀器都有聲光報警
     干簧管在磁場中，當磁場達到一定強度時，其中常閉觸片與原來吸合的觸片脫開、與另一常開觸片吸合，當干簧管脫離磁場時，又恢復原來的狀態。利用這個原理，將帶有干簧管的傳感器組和產生磁場的磁鋼組分別安裝在風門的門框和門的邊緣（兩者相對），利用風門位置的變化，產生開關信號，送至監控系統。

GFK50風門傳感器使用條件
工作環境條件：
使用環境
a.  環境溫度：0℃～ +40℃;
b.  相對濕度：≤ 95%（+25℃）;
c.  大氣壓力：80 kPa～ 106kPa;
d.  適用場所：煤礦井下有瓦斯，煤塵爆炸危險的環境，但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體場所。
傳感器能承受的貯存條件為：
a)高溫：60℃；
b)低溫：-40℃；
c)平均相對濕度：95%（+25℃）；
d)振動：加速度50m/s2；
e)沖擊：加速度500m/s2。

GFK50風門傳感器參數
a、電氣性能
工作電壓：18V.DC；
工作電流：≤ 20mA。
b、動作值及允許誤差：動作距離≤50mm；允許誤差≤10%。
c、信號輸出制式：
觸點型：觸點開、閉 (或觸點閉、開)；
電流型：輸出5mA.DC；輸出1mA.DC(或0mA)。

主要技術指標：

項目	技術參數
測量范圍	50mm
測量誤差	≤±10%
輸出信號	為無源開關量信號
觸點容量	DC36V/100mA
外形尺寸	傳感頭組件110*60*35;
	磁鋼組件80*40*25
重量	<0.4KG
