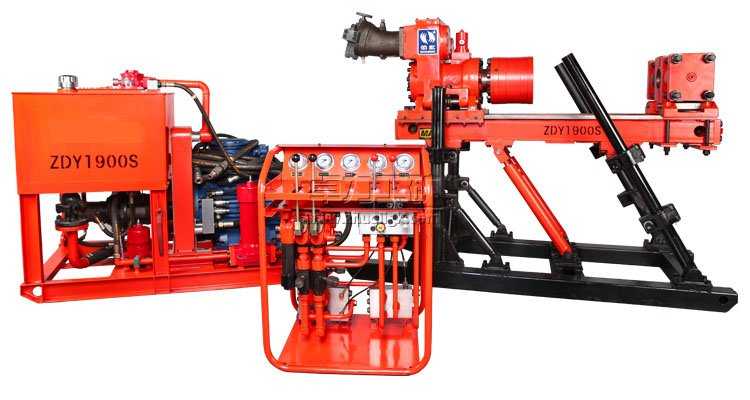

ZDY1900S全液壓坑道鉆機(雙泵)

ZDY1900S全液壓坑道鉆機(雙泵)|

一、全液壓坑道鉆機適用范圍
全液壓鉆機又稱全油壓鉆機，ZDY1900S型鉆機是動力頭式全液壓鉆機，轉速范圍寬、扭矩大，能滿足煤礦井下鉆進各種用途的鉆孔，如抽放瓦斯孔、注水孔及其它工程用孔，也可用于地表工程施工。主要用于大口徑牙輪鉆進，也適用于大口徑硬質合金鉆進和沖擊回轉鉆進。

二、全液壓坑道鉆機型號含義
Z代表鉆機，D代表動力頭式，Y代表液壓傳動，數字代表最大額定轉矩N.m，S代表雙泵系統。

三、全液壓坑道鉆機產品結構
ZDY1900S型煤礦用坑道鉆機采用分組式布置，全機分主機、泵站、操縱臺三大部分，各部分之間用軟管連接，擺布靈活，解體性好，便于搬遷運輸，在運輸條件較差的地區，主機還可以進一步解體。

四、全液壓坑道鉆機產品特點
1、鉆機的主機、泵站、操縱臺，可以根據場地情況靈活擺布、解體性好、搬遷運輸方便；
2、機械自動擰卸鉆具，夾持器卡瓦容易取出，擴大其通孔直徑，便于起下粗徑鉆具，可減輕工人勞動強度，提高工作效率；
3、單油缸直接給進與起拔鉆具，結構簡單，安全可靠，給進、起拔能力大，提高了鉆機處理事故的能力；
4、采用雙泵系統，回轉參數與給進工藝參數獨立調節。變量油泵和變量馬達組合進行無級調速，轉速和扭矩可在大范圍內調整，提高了鉆機對不同鉆進工藝的適應能力；
5、回轉器通孔直徑大，更換不同直徑的卡瓦組可夾持不同直徑的鉆桿，鉆桿的長度不受鉆機本身結構尺寸的限制；
6、用支撐油缸調整機身傾角方便省力，安全可靠；
7、通過操縱臺進行集中操作，人員可遠離孔口一定距離，有利于人身安全；
8、液壓系統保護裝置完備，提高了鉆機工作的可靠性，液壓元件采用國產先進定型產品，性能穩定可靠，通用性強。

五、全液壓坑道鉆機結構
鉆機主機
主機由回轉器、夾持器、給進裝置、機架組成，各部分之間裝拆方便。
泵站
泵站是鉆機的動力源。由防爆電動機、主油泵、副油泵、油箱、冷卻器、濾油器、底座等部件組成。電動機通過彈性聯軸器帶動油泵工作，從油箱吸油并排出高壓油，經操縱臺驅動鉆 機的各執行機構工作。
操作臺
操作臺是鉆機的控制裝置。由各種控制閥、壓力表和管件組成。鉆機的回轉、進給、起拔與卡盤、夾持器的聯動功能是靠操縱臺上的閥類組合實現的。
操縱臺上設有馬達回轉、支撐油缸、給進起拔、起下鉆功能轉換、夾持器功能轉換，副油泵功能轉換六個操作手把。調壓溢流、減壓鉆進、給進背壓、起拔背壓四個調節手輪及指示主油泵系統壓力、給進壓力、起拔壓力、副油泵系統壓力、回油壓力五塊壓力表。油管排列整齊，并有指示牌標明連接方位。控制閥均安裝在操縱臺框架內。油管安裝，采用A型扣壓式高壓膠管與自封式快速接頭組合，密封可靠，拆卸方便。各個手把的操縱方法也有標牌標明。

六、全液壓坑道鉆機產品參數
鉆孔深度300/200/100M 給進能力77KN
鉆桿直徑Φ63.5/73mm起拔能力112KN
通孔直徑Φ電機功率37KW
鉆孔傾角0～±90°整機質量2100kg
回轉速度50~270r/min 主機質量1250kg
最大轉矩1900N.m 起拔行程600

卓力工礦是國內知名ZDY1900S全液壓坑道鉆機(雙泵)生產廠家，有豐富的經驗為客戶提供高品質的ZDY1900S全液壓坑道鉆機(雙泵)及完善的售后服務，如果您想了解最新ZDY1900S全液壓坑道鉆機(雙泵)價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：ZDY1900S全液壓坑道鉆機(雙泵)發貨時間？ ZDY1900S全液壓坑道鉆機(雙泵)售后保障？ ZDY1900S全液壓坑道鉆機(雙泵)訂貨需要提供什么信息？
