智能礦燈充電架說明書

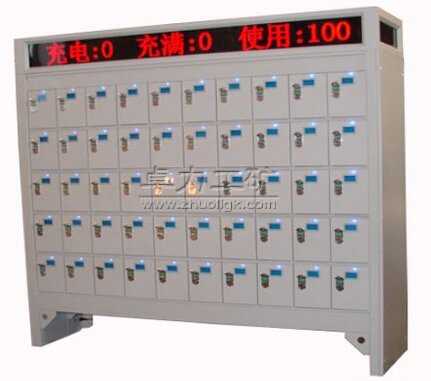

智能礦燈充電架
智能礦燈充電架|CTF102K(A)型礦燈充電架|礦燈充電柜
執行標準:MT 68-2002《礦燈充電架》
1 概述
1.1 產品特點
LCD液晶顯示、電磁密碼鎖開合的礦燈充電柜是一款新型礦燈充電控制管理系統。
1.1.1 專業性強:它采用高效穩定的開關電源形式進行礦燈的充電管理,具備高效節能、安全穩定的特點,可用于鎳氫電池、鉛酸電池、錳酸鋰電池、磷酸鐵鋰電池的礦燈設計的充電設備。
1.1.2 安全穩定可靠:它采用供電電源冗余設計,每臺燈架采用3臺可輸出300W的開關電源作為供電電源,保證了系統的可靠性;監測輸入交流電源的狀態,具備輸入高低壓報警的功能和自動關機功能,增強了系統的安全性。
1.1.3 智能化程度高、顯示直觀:它采用LCD液晶屏來顯示整臺架子的狀況和每盞礦燈的充電狀態,包括礦燈是否充電結束、礦燈是否取走、是否電壓異常等礦燈狀態,同時通過通訊接口可上傳至中央處理系統。
1.1.4 安裝簡單,方便客戶的使用。
1.2 常規技術指標
1.2.1 礦燈架輸入電壓:AC 220±20%;
1.2.2 最大輸出功率:900W;
1.2.3 礦燈架輸出電壓:DC 4.2-5.5V;
1.2.4 礦燈充電點數:100點;
1.2.5 礦燈狀態顯示方式:128*64 LCD顯示屏;
1.2.6 燈架狀態顯示方式:128*64 LCD顯示屏;
1.2.7 工作溫度:-10℃- +50℃;
1.2.8 充電點位具有短路保護和短路自恢復功能
2 結構特征與工作原理
2.1 結構特征
整個充電架由架體、電氣部分、通訊部分、嵌入軟件和管理軟件組成。電氣部分由主開關電源、充電顯示板、中繼器、信號采集器等部分組成。結構框圖如下:

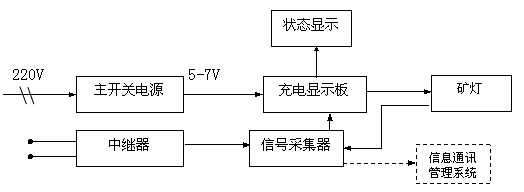

圖1 CTF102K(A)結構框圖
2.2 工作原理
接通主開關電源后,主開關電源向每路充電板供電,同時向中繼器供電。中繼器上電后進入工作狀態。中繼器對每個燈位狀態進行循環實時檢測,對于正常的燈位,中繼器檢測其狀態;如果有礦燈,中繼器板控制充電板進入(CC/CV)充電模式,對礦燈進行充電;當礦燈充電完畢后,中繼器控制充電板進入休眠狀態;如果配有礦燈信息管理系統,每個燈位的實時狀態將在在礦燈信息管理系統進行顯示。
3 操作說明
3.1 顯示說明
3.1.1 每盞礦燈的充電對應128*64 LCD顯示屏。
每個燈架對應一個LCD液晶屏,正常狀態下分別顯示交流輸入電壓和3路直流充電電壓;查詢狀態下的顯示見3.3。
3.2 按鍵說明
3.2.1 確定鍵:按確定鍵,進入充電電壓設定、系統自檢界面、交流顯示調節等界面;
3.2.2 取消鍵:按取消鍵,進入正常界面;
3.2.3 向上鍵:在查詢界面,按向上鍵,查詢上一條信息;
3.2.4 向下鍵:在查詢界面,按向下鍵,查詢下一條信息;
3.3 操作說明
3.3.1 進入查詢、充電電壓設定界面、交流顯示調節和系統總點位界面
在“正常”界面下按一下“確定”鍵,進入“查詢、充電電壓設定和系統自檢”第1屏,LCD液晶屏顯示如下:
第一行顯示 已經取走的礦燈總數;
第二行顯示 充電完成的礦燈總數;
第三行顯示 充電電壓異常的礦燈充電點數;
第四行顯示 通訊故障的礦燈充電點數。
3.3.2 單點信息查詢
第2屏到第26屏每屏顯示100充電點的狀態。
3.3.3 充電電壓設定
第27屏到第29屏分別顯示1至3路的充電電壓,LCD液晶屏顯示內容如下:
第一行顯示 信息屏數,如0053表示第53屏顯示信息,同時代表第1路的開關電源;
第二行顯示 開關電源的路數,如0001表示是第1路開關電源;
第三行顯示 無顯示內容;
第四行顯示 第4行所指示開關電源的直流輸出電壓值。
在上述的顯示界面條件下,如果想調整此路開關電源的輸出電壓,按一下“確定”鍵則進入此路開關電源輸出電壓調整界面,顯示屏第三行顯示此路開關電源直流輸出電壓的調整系數,按“向上”鍵調高或按“向下”鍵調低開關電源的輸出電壓,第四行顯示實時輸出電壓,調整結束后按下“確定”鍵保存調整結果同時返回上一界面。
3.3.4 交流電壓顯示調節
第18屏顯示交流電壓,顯示內容如下:
第一行顯示 交流輸入電壓值;
第二行顯示 無顯示內容;
第三行顯示 無顯示內容;
第四行顯示 無顯示內容。
在上述的顯示界面條件下,如果想調整交流輸入的顯示電壓,按一下“確定”鍵則進入顯示電壓調整界面,顯示屏第三行顯示顯示電壓的調整系數,按“向上”鍵調高或按“向下”鍵調節顯示電壓,第一行顯示交流電壓顯示值,調整結束后按下“確定”鍵保存調整結果同時返回上一界面。
在任意查詢界面,按下“向上”鍵或“向下”鍵循環顯示各界面,按下“返回”鍵,顯示屏返回正常顯示頁面。
4 安裝與使用操作
4.1 打開充電架底層的蓋板和側面的控制面板,將220V交流電源壓入接線端子,并接好地線,然后將蓋板蓋好側板上好。
4.2 將礦燈燈頭插入插座順時針旋轉180°,使礦燈燈頭下部的充電觸點壓緊彈簧片。
4.3 接通主電源開關,此時中繼板上應顯示各路的充電電壓值和交流輸入電壓值。各燈位的紅色LED全部點亮,充電架進入工作狀態。
4.4 礦燈充滿電后,燈位LED指示燈紅燈滅、綠燈亮,此時表示電池已充滿。
5 注意事項
5.1 充電架必須可靠接地。
5.2 打開蓋板或控制面板時必須先切斷電源。
5.3 礦燈充電時必須使燈頭開關處在斷開位置,使燈熄滅。
5.4 應經常清理充電座彈簧片,使其與燈頭正極保持良好的接觸。
5.5 充電過程中,只有對應的LED顯示綠燈亮時,該盞礦燈才能取下使用。
5.6 充電操作人員,應經過專業培訓。
6 控制保護
6.1 交流輸入欠壓保護
在交流輸入電壓低于170V時,充電架自我保護有效,自動切斷交流輸入;在輸入電壓回升到180以上時,重新打開交流輸入,充電架正常工作。
6.2 交流輸入過壓保護
在交流輸入電壓高于260V時,充電架自我保護有效,自動切斷交流輸入;在輸入電壓回落到250V以下時,重新打開交流輸入,充電架正常工作。
7 常見故障及排除方法
故障現象 | 原因分析 | 排除方法 | 備注 |
①接通電源后電壓表指示低于額定值 |
網上電壓過低 主電源有故障 |
測電源電壓 修主電源 |
|
②接通電源后 各燈位LCD都不亮 |
開關電源故障或線路不通 |
修開關電源或檢查電路 |
|
③礦燈裝入充電架,30秒鐘后,礦燈狀態仍為取走。 |
(1) 礦燈過放電,電池保護板鎖死 (2)礦燈電池開路 (2) 充電板電源插頭未 插好 (1) 充電板電路有故障 |
進行激活 檢查礦燈 重新插入充電板插頭 修充電板 |
|
④電壓表、電流表顯示數值波動大 |
電源電壓過高、過低, 電源波動幅度大 |
檢查電源:檢查充電架電路上有無大功率設備頻繁啟動 |
8 保養和維護
8.1 為避免充電架內積累灰塵過多影響充電架的使用壽命和充電效果,建議每半年對充電架內部、充電板顯示板、中繼板清理一次灰塵。打開充電架蓋板和控制箱的門,用皮老虎吹凈塵埃。
8.2 經常清理充電座彈簧片上的氧化物或異物,使彈簧片與燈頭觸點保持良好的接觸,以減少接觸電阻。
9 運輸和貯存
9.1 運輸
產品在運輸過程中,不應受劇烈震動、撞擊和倒置,禁止雨淋。
9.2 貯存
產品不得暴曬、雨淋。應存放在空氣流通、周?chē)橘|(zhì)溫度不高于40℃、不低于-40℃、空氣最大相對濕度不超過90%(在周?chē)諝鉁囟?0℃±5℃)、無腐蝕性氣體的倉庫中。
10 開箱及檢查
10.1 包裝
包裝內含CTF102K(A)型礦燈充電架一臺及相關資料一份,毛重245kg;
10.2 箱注意事項
10.2.1 開箱前先檢查外包裝有無嚴重破損。
10.2.2 拆除包裝時不得用錘子猛烈敲擊。
10.3 檢查
10.3.1 隨產品帶有“安裝使用說明書”、“裝箱單”、“合格證”, 請按裝箱單核對所有附件。
10.3.2 打開蓋板查看充電架內部件及插頭有無松動、脫離,而后蓋好蓋板。
11 其他
11.1 質量保證
產品在出廠時已進行了嚴格的出廠檢驗。由于運輸或用戶使用條件的不同,在運輸和使用過程中出現問題,請用戶及時反饋質量信息。用戶若有特殊要求和其他疑問時請及時與公司聯系,我們將以一流的產品、優質的服務,隨時滿足您的要求。
