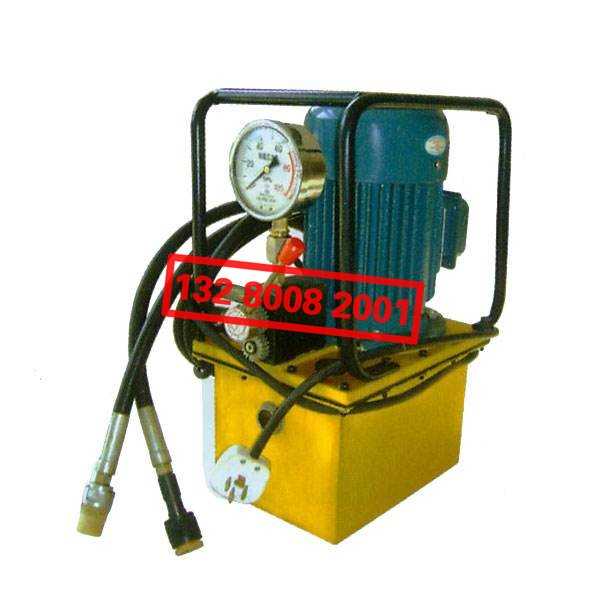

DS超高壓電動液壓泵(電動油泵,電動泵站)說明書
DS超高壓電動液壓泵(電動油泵,電動泵站)
DS超高壓電動液壓泵(電動油泵,電動泵站)|
超高壓電動油泵 超高壓電動液壓泵 超高壓電動泵
一、超高壓電動油泵的用途：
DS系列電動泵是由油泵、控制閥、油箱、電機、儀表等組成的一種獨立完整的液壓泵站。
◆ 與油缸或專用機具配備，可實現起重、彎曲、較直、擠壓、剪切、鉚接、拆卸、壓裝等工作要求。
◆ 裝置在某些機械設備中，作為液壓動力源。
◆ 作為各種高壓液壓元件、高壓容器、高壓膠管的試壓泵站 超高壓電動油泵
二、超高壓電動油泵的性能特點：
◆體小量輕、使用方便、工作壓力高。
◆單級泵站：結構簡單、可獲得較大的工作壓力。
◆雙級泵站：低壓時，高、低壓泵同時供油，可獲得較大的輸出流量。高壓時，低壓泵經卸荷溢流閥自動空載回油，減少功率消耗。
◆保壓功能：在外油路無泄漏的情況下,停泵保壓5分鐘，額定壓力下降不超過5Mpa.
三、基本參數： 表中參數可能因為改良而變更，恕不另行通知。
| 產品型號 | 額定壓力 | 額定流量 | 電機功率 | 油箱容量 | 外形尺寸 | 凈重 | ||
| 高壓 | 低壓 | 高壓 | 低壓 | KW | L | cm | kg | |
| Mpa | Mpa | L/min | L/min | |||||
| DS0.8M/6B(9B) | 63 | 2.5 | 0.8 | 6(9) | 0.75 | 20 | 43×32×52 | 49 |
| DS1.0M/6B(9B) | 63 | 2.5 | 1.0 | 6(9) | 1.5 | 30 | 46×36×62 | 62 |
| DS1.6M/6B(9B) | 63 | 2.5 | 1.6 | 6(9) | 2.2 | 40 | 46×42×70 | 86 |
| DS2.4M/6B(9B) | 63 | 2.5 | 2.4 | 6(9) | 3 | 60 | 46×42×70 | 88 |
| DS3.5M/6B(9B) | 63 | 2.5 | 3.5 | 6(9) | 4 | 60 | 46×42×70 | 93 |
| DS5.0M/6B(9B) | 63 | 2.5 | 5.0 | 6(9) | 5.5 | 80 | 68×55×90 | 120 |
| DS7.5M/9B | 63 | 2.5 | 7.5 | 9 | 7.5 | 120 | 65×57×98 | 150 |
| DS11.0M/9B | 63 | 2.5 | 11.0 | 9 | 11 | 130 | 75×57×105 | 168 |
DS系列電動泵站由電機、CFZB系列軸向柱塞泵（高壓泵）、低壓齒輪泵、控制系統、油箱等組成。
1、安全閥2、出油口（M14x1.5接高壓軟管處）3、手動換向閥4、壓力表5、電機6、手把 7、空氣濾清器 8、油窗（液位計） 9、高壓泵 10、標牌 11、放油螺 12、油箱
1、CFZB系列軸向柱塞泵（高壓泵）
該系列泵為我廠自行研制的專利產品閥式配流軸向柱塞泵，容積效率達90％以上，該泵由電機直接帶動泵軸旋轉，在傾斜盤的作用下，柱塞沿柱塞套作上下往復運動，液壓油經進油閥吸入，從排油閥排出，進入系統油路。
2、低壓泵
低壓泵為齒輪泵。
3、控制閥
⑴CZF4M/8C超高壓組合閥包括高壓安全閥、低壓卸荷溢流閥、高、低壓?jiǎn)蜗蜷y。
工作原理：低壓時，高低壓泵經高低壓?jiǎn)蜗蜷y同時供油，當工作壓力大于2.5Mpa時，高壓油管使液控低壓溢流閥開啟，低壓泵自動空載回油（低壓油在高壓油不起作用情況下，也具有自行開啟低壓溢流閥功能，此時，該閥起安全作用）。
⑵34SZHP-6M超高壓手動換向閥為中位卸荷式三位四通換向閥該閥為分配式轉閥，起抗污染性較好，換向可靠，維修方便，具有保壓功能。
⑶34CSH-M6B-W超高壓手動換向閥為中位卸荷式三位四通手動滑閥，該閥操作方便，換向可能，但不具有保壓功能。
五、使用須知
1、該系列泵的工作介質為YB-N32液壓油，環境溫度低于10℃時，可改用YB-N22號液壓油，環境溫度高于40℃時，可改用YB-N46液壓油。
2、工作中油箱的液面應始終保持在油標的中心線以上，以防油泵吸空。加油時，應用120目濾油網濾去新油中雜質。經常使用時，每?jì)蓚�(gè)月清洗一次濾油器，半年清洗一次油箱，同時更換新油。
3、油泵正常工作溫度為10～50℃，油溫過高，需采取冷卻措施或停泵，油溫過低時，需采取加溫措施或低壓運轉來提高油溫。
4、電機起動前，需將換向閥換至中位，點動數次，以防高壓泵吸空，空氣排除后方可使用。
5、本泵出廠時調定的工作壓力不得任意提高。
6、高壓膠管出廠時，均經過額定壓力1.25倍的耐壓試驗。由于膠質的老化，用戶長期使用時，應注意定期檢查，半年檢查一次。當檢查做耐壓試驗時，發生滲漏，凸起或爆破情況下，必須更換。使用時，應避免打折和出現彎曲，同時不可離膠管太近，以防爆破甩起傷人。固定場合，可用鋼管代替。
7、該系列泵每年檢修一次。全部零件用煤油清洗，注意保護各配合表面，不得任意磕碰，裝配后，各運動件應運動靈活，無局部卡阻。
