閘門開度儀

閘門開度儀|閘門開度測控儀|閘門開度傳感器

閘門開度儀，又稱閘門開度測控儀，適合對各類卷?yè)P、螺桿啟閉機的閘門(平板門、弧形門、人字門、門機、橋機等)的起吊高度進行測量。
閘門開度儀適用于江河、湖泊、水庫、船閘、水電站及供、排水工程的閘門開度觀測測量。
結構及原理
閘門開度儀是由絕對值型旋轉編碼器、自動收纜裝置或或其它形式的耦合器、顯示、控制器、傳輸電纜、RS485數字通信接口等部分組成，閘門運動通過耦合器帶動傳感器旋轉，即可輸出與閘位相對應的格雷碼編碼信號。

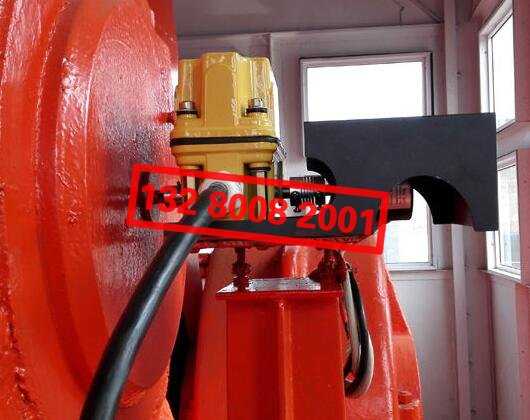

閘門開度傳感器，選用光電式或機械式系列編碼器、外配安裝支架、聯軸器或齒輪等聯結件構成。該傳感器通過聯軸器等聯結件將BEN編碼器軸與啟閉機卷筒軸或小齒輪軸聯結，使編碼器與被測軸同步轉動，將被測軸的旋轉轉化為編碼器軸的旋轉，通過專用測試儀采集編碼器值從而準確的測量出被測件的位移量。并達到了對被測件位移的實時測量與控制的目的。

技術指標
檢測量程： 5m、10m、20m、40、80m
分 辨 率： 1cm或1mm
工作電壓： 與所選編碼器相配
測量誤差： 0. 1%×量程±1
輸出信號(由所選編碼器決定)： 并行格雷碼信號（B）、 4-20mA標準模擬量信號（A）、
RS485串行信號（M）、SSI同步串行格雷碼信號（S）
聯接方式： 齒輪連接方式、彈性聯軸器連接方式、偏心聯軸器聯接方式、測繩掛輪重錘方式、鏈條鏈輪連接方式等
環境參數： 溫度 -20℃～+80℃，相對濕度≤95%（RH40℃） （）

參數
型號 BE122SM
　　安裝形式開孔安裝
　　外形尺寸（寬高深）160×80×120
　　儀表開孔尺寸152×74
　　數碼顯示位數6位
　　輸入信號SSI同步串聯信號10－26位；1位外部置位信號
　　開關輸出數4路繼電器，每位置一常開一常閉;面板預設,靈敏度設置,開關形式設置
　　位置信號輸出一路位置信號輸出，一路4-20mA模擬量、一路RS485通訊數字量
　　信號調整可設4、20mA對應值，可4、20mA 輸出值微調零、調滿
　　通訊協議自帶儀表協議，也可按用戶提供協議要求定制；可面板設置地址、速率
　　零點置位任何位置置位，面板智能設置或外部開關置位
　　工作電壓220Vac (24Vdc可定制)
　　外供電源可提供傳感器的工作電源（訂貨時注明電壓與耗電流）
　　工作溫度-10℃～60℃
　　相對濕度<85%
　　比例系數直線位移傳感器碼值比例系數設定
　　方向設置旋轉編碼器正反向設置；直線位移傳感器正反向設置
　　非線性設置可16段非線性設置或現場修正，可用于卷?yè)P疊層、弧形閘門等設置
　　遠程顯示兩路信號可一路進PLC，一路進遠程顯示儀表。

行程
檢測量程： 5m、10m、20m、40m、80m
分 辨 率： 1cm或1mm
工作電壓： 與所選編碼器相配
測量誤差： 0. 1%×量程±1
外形尺寸 ：長244mm*寬116mm*高208mm
輸出信號(由所選BEN編碼器決定)： 并行格雷碼信號（B） 4-20mA標準模擬量信號（A）
RS485串行信號（M）SSI同步串行格雷碼信號（S）
聯接方式： 鋼絲繩直接與被測閘門聯結
鋼絲繩出線方向： 垂直向下出線、水平出線、向上出線 根據用戶現場需要確定出線方向
上、下限位內置： 在傳感器內部設置主令上、下限位
一鍵清零 在編碼器輸出485、SSI或4~20mA信號時,按住清零按鈕3秒鐘，編碼器當前值即為“0”
環境參數：溫度 -20℃～+80℃，相對濕度≤95%（RH40℃）

定貨需知
1、閘門開度傳感器量程
2、傳感器分辨率
3、傳感器出繩方向
4、輸出信號方式
5、鋼絲繩拉出時閘門的動作方向
6、信號輸入軸轉一周閘位開啟高度
7、上、下限位值及觸點組數

卓力工礦是國內知名閘門開度儀生產廠家，有豐富的經驗為客戶提供高品質的閘門開度儀及完善的售后服務，如果您想了解最新閘門開度儀價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
