XRC插爪式斜井人車產品介紹
斜井人車按照制動形式的不同，可以分為插爪式/插軌式（XRC）和抱軌式（XRB）兩種。

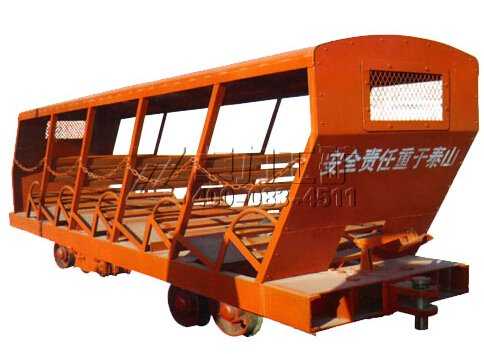

XRC系列插爪式斜井人車是各類礦山斜井運送人員的安全設備之一。XRC插爪式斜井人車，適用于傾斜角不大于30度的斜井中，此型號人車用于絞車牽引，在斜井中安全可靠地運送工作人員。此型號人車可以單獨頭車使用，還可以由頭車、掛車、尾車組列運行，最多可以組列成4節為一列運行。
XRC插爪式斜井人車制動落閘插軌部分分為自動和手動兩部分組成，當牽引絞車失靈或牽引鋼絲繩發生斷裂跑車時，  自動落閘部分能夠迅速有效地工作，實現插軌緩沖停車。當人車在運行過程中，人車司機發現人車運行前方有障礙物時，為確保行車安全，車內設有制動裝置，當遇到牽引鋼絲繩斷裂或前方出現障礙物時可自行或人工操作制動停車。
XRC插爪式斜井人車的牽引，支撐，連動系統設在同一中心線上，連接裝置為球型連桿機構，使組車的連接間隙控制在滑動公差之內。使列車通過彎道時靈活自如。此型號人車的轉向架垂直、水平的轉向半徑均小于12米，行走機構轉向架內設有橡膠緩沖減震，保證人員的乘坐舒適。此型號人車的主要特點為：轉向、聯動靈活，調整操作簡單。
該車適用于小于30度的斜井。由絞車或卷?yè)P機牽引，可獨立使用首車運行，也可由首車與掛車、尾車組列運行，有效、安全的運送人員。一列車所掛車數的多少取決于礦井的斜度。為了保證人員的安全，車上設有制動裝置，當遇到鋼絲繩斷裂或前方有障礙物時可靠制動。

XRC型插爪式斜井人車型號說明
車型：XRC8-6/6、XRC10-6/6、XRC15-6/6
型號說明：
以XRC10-6/6斜井人車為例：
X——斜井
R——人車
C——插爪式
10——成員數
6——軌距
6——牽引力
S——首車
G——掛車
W——尾車

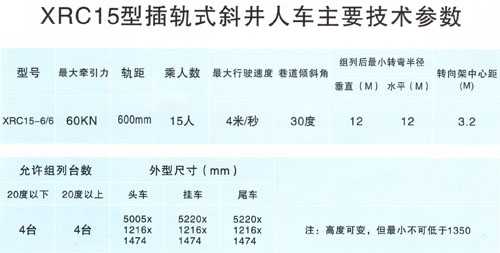

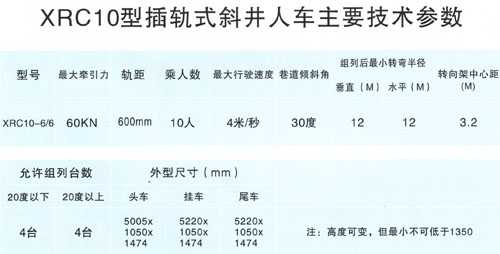

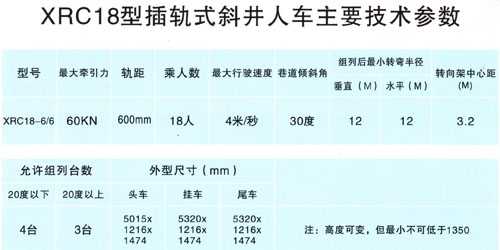

XRC插爪式斜井人車的技術參數
XRC10-6/6 XRC15-6/6 XRC15-7/6 XRC15-9/6 XRC20-9/6
最大牽引力Km 60
最大速度m/s 4
巷道傾斜角度 6-30°
彎道半徑  水平方向m 12 垂直方向m 12
轉向架中心距 3.2
軌 距m 0.6 0.762 0.9 0.9
載人數 10 15 15 15 20
車尾 1821 1903 1975 2087 2074
外形尺寸  長 m 4.970 4.970 4.970 4.970 4.970
寬 m 1.024 1.200 1.200 1.334 1.540
高 m 1.474 1.474 1.474 1.474 1.474

XRC8型插軌式斜井人車主要技術參數
型號	最大牽引力(KN)	軌距(MM)	乘人數(人)	最大行駛速度（m/s）	普通傾斜角（°）	組列后最小轉彎半徑		轉向架中心距（M）
						垂直	水平
XRC8-6/6	60	600	8	4	30	12	12	1.25
允許組列臺數		外形尺寸
20度以下	20度以上	頭車		掛車		尾車
3臺	3臺	3605*1050*1474		3820*1050*1474		3820*1050*1474

卓力工礦是國內知名XRC插爪式斜井人車生產廠家，有豐富的經驗為客戶提供高品質的XRC插爪式斜井人車及完善的售后服務，如果您想了解最新XRC插爪式斜井人車價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：XRC插爪式斜井人車發貨時間？ XRC插爪式斜井人車售后保障？ XRC插爪式斜井人車訂貨需要提供什么信息？
