三相異步電動機工作原理：

當電動機的三相定子繞組（各相差120度電角度），通入三相對稱交流電后，將產生一個旋轉磁場，該旋轉磁場切割轉子繞組，從而在轉子繞組中產生感應電流（轉子繞組是閉合通路），載流的轉子導體在定子旋轉磁場作用下將產生電磁力，從而在電機轉軸上形成電磁轉矩，驅動電動機旋轉，并且電機旋轉方向與旋轉磁場方向相當導體在磁場內切割磁力線時，在導體內產生感應電流，“感應電機”的名稱由此而來。感應電流和磁場的聯合作用向電機轉子施加驅動力。

我們讓閉合線圈ABCD在磁場B內圍繞軸xy旋轉。如果沿順時針?lè )较蜣D動磁場，閉合線圈經受可變磁通量，產生感應電動勢，該電動勢會(huì )產生感應電流(法拉第定律)。根據楞次定律，電流的方向為:感應電流產生的效果總是要阻礙引起感應電流的原因。因此，每個導體承受相對于感應磁場的運動方向相反的洛侖茲力F。

確定每個導體力F方向的一個簡單的方法是采用右手三手指定則(磁場對電流作用將拇指置于感應磁場的方向，食指為力的方向。將中指置于感應電流的方向。這樣一來，閉合線圈承受一定的轉矩，從而沿與感應子磁場相同方向旋轉，該磁場稱為旋轉磁場。閉合線圈旋轉所產生的電動轉矩平衡了負載轉矩。

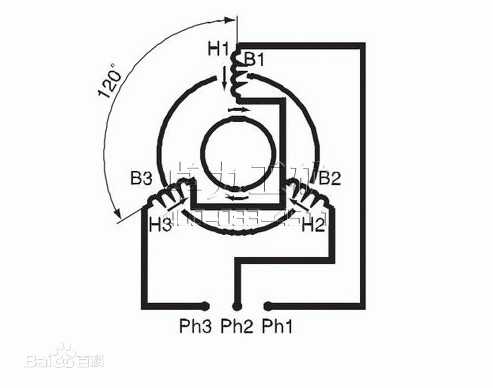

三相異步電動機工作原理圖


(1)．演示實驗：在裝有手柄的蹄形磁鐵的兩極間放置一個閉合導體，當轉動手柄帶動蹄形磁鐵旋轉時，將發現導體也跟著旋；若改變磁鐵的轉向，則導體的轉向也跟著改變。

(2)．現象解釋?zhuān)寒敶盆F旋轉時，磁鐵與閉合的導體發生相對運動，鼠籠式導體切割磁力線而在其內部產生感應電動勢和感應電流。感應電流又使導體受到一個電磁力的作用，于是導體就沿磁鐵的旋轉方向轉動起來，這就是異步電動機的基本原理。  轉子轉動的方向和磁極旋轉的方向相同。

(3)．結論：欲使異步電動機旋轉，必須有旋轉的磁場和閉合的轉子繞組。
