XY-44M/XY-8M型立軸轉盤式鉆機說明書

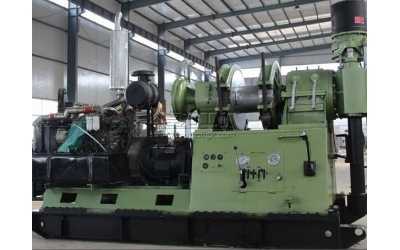

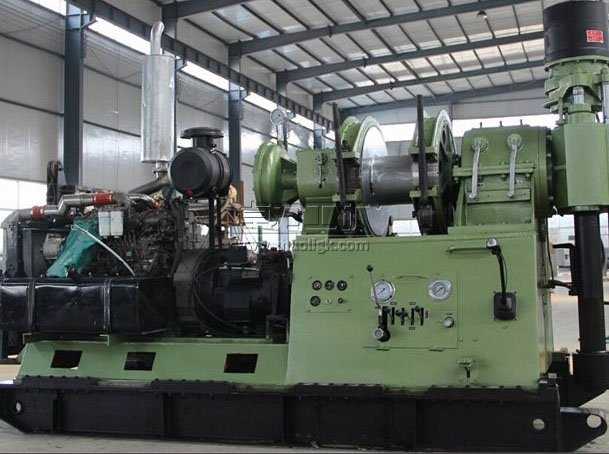

XY-44M/XY-8M型立軸轉盤式鉆機
XY-44M/XY-8M型立軸轉盤式鉆機|XY巖心鉆機|勘探鉆機
XY系列立軸/轉盤式鉆機是我公司根據目前我國地質勘探市場需求，綜合國內外同類型鉆機的優點，在XY系列巖芯鉆機的基礎上研制開發的XY-44M/XY-8M型集立軸和轉盤式為一體的勘探鉆機。
XY系列立軸/轉盤式鉆機適用范圍
主要適用于以合金和金剛石為主的大小口徑的巖心鉆探；
金屬、非金屬固體礦藏勘探；
淺層石油和天然氣開釆；
地熱井勘探；
礦山坑道通風、排水以及大口徑基礎樁工程施工等。
XY系列立軸/轉盤式鉆機主要特點
1、采用汽車變速箱和離合器，汽車專用軟軸變擋機構，輕盈敏捷，具有合理的轉速范圍及級數，性能穩定，零部件通 用性好。
2、轉盤輸出扭矩大（XY-8M扭矩50000N•m/XY-44M扭矩32000N•m)。
3、釆用雙聯齒輪泵供油，實現液壓分流合流，功率消耗少，工作穩定，公司專利強制潤滑機構及液壓系統風冷器，避免高轉速高負荷狀態下部件發熱，提高液壓系統工作效率及液壓元件壽命。
4、立軸與轉向器釆用十字軸萬向節連接，連接安裝簡單，使用可靠。
5、既可作為傳統的立軸式鉆機使用，又可作為轉盤式鉆機使用，是中深孔鉆進和適應我國目前中深孔勘探工作之優選設備。
| XY立軸/轉盤式巖芯鉆機主要技術參數Spindle / rotary core drilling rig main technical parameters | |||
| 型號Model | XY-44M | XY-8M | |
| 鉆孔深度Drilling depth(m) | 300-1400 | 500-3000 | |
|
立軸轉速 Spindle Speed (r/min) |
正轉 Forward |
60/96/166/272/379/481/ 183/269/514/835/1164/1476 |
110/157/222/309/445/640/905/1256 |
| 反轉 Reverse | 63/198 | 110 | |
|
轉盤轉速 Rotary Table Speed (r/min) |
正轉Forward | 15-369 | 28-314 |
| 反轉 Reverse | 16/49 | 28 | |
| 轉盤通孔直徑Spindle inner diameter (mm) | 450 | 530 | |
| 轉盤最大回轉扭矩MAX torque(N•m) | 32000 | 50000 | |
| 立軸行程Spindle stroke (mm) | 600 | 1000 | |
| 鉆機移動行程Machine displacement (mm) | 460 | 530 | |
| 單繩最大提升力Max pull force of one rope(KN) | 45 | 150 | |
| 卷筒最大容繩Roll capacity (in) | 120 | 120 | |
| 鋼絲繩規格Rope dia. (ram) | 18.5 | 21.5 | |
| 卷?yè)P機提升速度Pull speed (m/s) | 0. 7-2. 68 | 0. 71-8.19 | |
| 電動機功率motor power (kW) | Y225S-4/37 | Y280S-4/75 | |
| 柴油機功率Diesel power (kW) | CA4110/81 | YC6A240-33/177 | |
| 鉆機外形尺寸Working dimension (mm) | 4200x1043x2400 | 5185x1455x3140 | |
| 鉆機質量Weight of machine (kg) | 6500 | 9500 | |
卓力工礦是國內知名XY-44M/XY-8M型立軸轉盤式鉆機生產廠家，有豐富的經驗為客戶提供高品質的XY-44M/XY-8M型立軸轉盤式鉆機及完善的售后服務，如果您想了解最新XY-44M/XY-8M型立軸轉盤式鉆機價格或者更詳細信息，歡迎撥打服務熱線：
13280082001 18605374511.或者聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
常見問題：XY-44M/XY-8M型立軸轉盤式鉆機發貨時間？ XY-44M/XY-8M型立軸轉盤式鉆機售后保障？ XY-44M/XY-8M型立軸轉盤式鉆機訂貨需要提供什么信息？
