XY-44A巖芯鉆機說明書

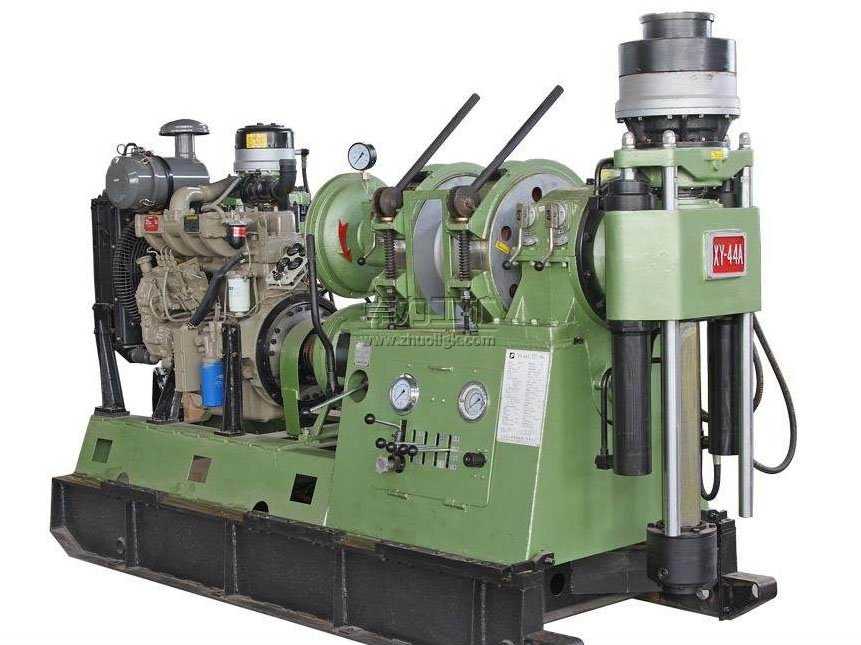

XY-44A巖芯鉆機
XY-44A巖芯鉆機|XY-44A千米鉆機|地質勘探鉆機·水井鉆機
XY-44A巖芯鉆機 XY-44A型立式鉆機 XY-44A水井鉆機 XY-44A長探鉆機 xy44A型鉆機 液壓鉆塔 咨詢熱線：132 8008 2001 曹經理 卓力竭誠為您服務!
XY-44A液壓巖芯鉆機概述
XY-44A地質勘探鉆機是在XY-44型鉆機的基礎上設計的新產品，除具備以上兩種機型鉆機的技術性能參數外，立軸給進部分增加了導向桿結構；配有水剎車、手壓油泵。
XY-44A千米鉆機是一種功能齊全、性能穩定的中深孔巖芯鉆機，主要適用于以合金和金剛石鉆進為主的巖心鉆探，也適用于工程地質勘探、水文水井鉆進，以及大口徑基礎樁工程施工。
XY-44A液壓巖芯鉆機主要特點
1、具有較多的轉速級數（8級）和合理的轉速范圍，低速扭矩大（可達3200牛頓·米），既適合以合金、金剛石巖心鉆進，也可用于工程地質勘察，水文水井鉆進和基礎樁工程施工。
2、立軸通孔直徑大（直徑93毫米），雙軸缸液壓給進，行程較長（可達600毫米），工藝適應能力強，特別適合大直徑鉆桿繩索取心（上部取心）鉆進，有利于提高鉆進效率和減少孔內事故。
3、鉆進能力大，直徑71毫米繩索取心鉆桿額定鉆進深度可達1000米。
4、重量輕，可拆性好，鉆機凈重2300千克，主機可分解為10個部件（可拆部件重量300千克），搬遷方便，宜于山區工作。
5、液壓卡盤采用單向供油，卡盤夾持力大，夾持穩定。
6、配有水剎車，深孔鉆進，下鉆平穩安全。
7、采用單聯齒輪油泵供油，安裝簡單，方便使用，功率消耗少，液壓系統油溫低，工作穩定。系統中裝有手搖油泵，當動力機不能工作時仍可用手搖油泵起出孔內鉆具。
8、鉆機結構緊湊，布局合理，部件表露在外，不相互重迭，便于維護、保養和修理。
9、重心低，移車距離長（可達460毫米），固定牢靠，高速鉆進穩定性好。
10、配有防震儀表，儀表壽命長，利于掌握孔內情況。操縱手把較少，操縱靈活可靠。
XY-44A液壓巖芯鉆機技術參數
| 1、鉆進能力 | |||
| （1）巖心鉆進 | |||
| 鉆桿類別 | 鉆桿規格 | 鉆進深度 | |
| 國產鉆桿 |
內外平式鉆桿 |
φ43×6鉆桿 | 1400米 |
| φ54×6鉆桿 | 1000米 | ||
| φ67×6鉆桿 | 830米 | ||
| 內加厚式鉆桿 | φ50×5.5鉆桿 | 1300米 | |
| φ60×6鉆桿 | 950米 | ||
|
繩索取心鉆桿 |
φ55.5×4.75鉆桿 | 1400米 | |
| φ71×5鉆桿 | 1000米 | ||
| φ89×5鉆桿 | 800米 | ||
|
DCDMA （金剛石巖芯鉆機 制造商協會(huì )）鉆桿 |
內加厚式鉆桿 |
BW鉆桿 | 1250米 |
| NW鉆桿 | 1000米 | ||
| HW鉆桿 | 660米 | ||
| 繩索取心鉆桿 | BQ鉆桿 | 1400米 | |
| NQ鉆桿 | 1100米 | ||
| HQ鉆桿 | 750米 | ||
| （2）水文水井鉆進 | |||
| 鉆桿規格 | 鉆孔直徑 | 鉆進深度 | |
| 60毫米（外加厚）鉆桿 | 200毫米 | 800米 | |
| 73毫米（外加厚）鉆桿 | 350毫米 | 500米 | |
| 89毫米（外加厚）鉆桿 | 500毫米 | 300米 | |
| （3）基礎樁鉆進 | |||
|
用89毫米（外加厚） 鉆桿鉆孔直徑 |
松散地層 | 1000毫米 | |
| 硬巖地層 | 600毫米 | ||
| 鉆孔深度 | 100米 | ||
| 2、鉆孔角度 | 0～360度 | ||
| 3、動力機 | |||
| 電動機 | Y225S-4 | 37千瓦 | 1480轉/分 |
| 柴油機 | YC4108ZD | 50千瓦 | 1500轉/分 |
| 4、回轉器 | |||
| 型式 | 雙油缸液壓給進機械回轉式 | ||
| 立軸通孔直徑 | 93毫米 | ||
| 立軸轉速 | |||
| 動力機轉速（轉/分） | 970（用于工程鉆進） | 1480（用于巖心鉆進） | |
| 正轉低速（轉/分） | 54；100；142；207； | 83；152；217；316 | |
| 正轉高速（轉/分） | 166；306；437；635 | 254；468；667；970 | |
| 反轉（轉/分） | 44；135 | 67；206 | |
| 立軸扭矩 | 3.2千牛·米 | ||
| 立軸行程 | 600毫米 | ||
| 立軸起重力 | 120千牛 | ||
| 立軸加壓力 | 90千牛 | ||
| 5、卷?yè)P機 | |||
| 型式 | 行星齒輪傳動 | ||
| 鋼絲繩直徑 | 17.5毫米繩6W（16）或18.5毫米繩6×19 | ||
| 卷筒鋼絲繩容量 | （17.5鋼絲繩）（170kg/mm2）110米 | ||
| （18.5鋼絲繩）（170kg/mm2））90米 | |||
| 單繩升降力 | 45千牛 | ||
| 鋼絲繩升降速度 | |||
| 當動力機轉速為1000轉/分時 | 0.47；0.86；1.22；1.78米/秒 | ||
| 當動力機轉速為1500轉/分時 | 0.70；1.29；1.84；2.68米/秒 | ||
| 6、離合器 | |||
| 型式： 干式單片摩檫離合器 | |||
| 7、變速箱 | |||
| 型式： 滑移齒輪變速箱（4正1反） | |||
| 8、油泵 | |||
| 型式： 單聯齒輪油泵 | |||
| 排量 | 20ml/r | ||
| 工作壓力 | 20兆帕 | ||
| 壓力 | 25兆帕 | ||
| 9、水剎車 | |||
| 工作轉速 | 700～1800轉/分 | ||
| 單繩平衡速度 | 3～8米/秒 | ||
| 單繩平衡負荷 | 45千牛 | ||
| 10、機架 | |||
| 型式： 滑撬式（帶滑動底座） | |||
| 鉆機后退行程 | 460毫米 | ||
| 11、外形尺寸（長×寬×高） | 3042×1100×1920毫米 | ||
| 12、鉆機重量（不包括動力機） | 2300千克 | ||
| 13、可拆部件重量 |
300千克 |
||
卓力工礦是國內知名XY-44A巖芯鉆機生產廠家，有豐富的經驗為客戶提供高品質的XY-44A巖芯鉆機及完善的售后服務，如果您想了解最新XY-44A巖芯鉆機價格或者更詳細信息，歡迎撥打服務熱線：
13280082001 18605374511.或者聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
常見問題：XY-44A巖芯鉆機發貨時間？ XY-44A巖芯鉆機售后保障？ XY-44A巖芯鉆機訂貨需要提供什么信息？
產品標簽：XY-44A巖芯鉆機|
XY-44A千米鉆機|地質勘探鉆機·水井鉆機
|
