道岔當前位置：首頁>>產品中心>>鐵路設備>>道岔
道岔

道岔

　　山東卓力優質供應：?jiǎn)伍_(kāi)道岔、雙開道岔、三開道岔、交分道岔、交叉渡線道岔。道岔作用:使機車車輛從一股道轉入另一股道的線路連接設備。在車站上大量鋪設，用的最多的是單開道岔。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

在線咨詢加入收藏
同類產品推薦
道岔說明書

道岔

道岔|單開道岔|對稱道岔|三開道岔|交叉渡線道岔


道岔作用：使機車車輛從一股道轉入另一股道的線路連接設備。在車站上大量鋪設，用的最多的是單開道岔。
道岔分類：
　 單開道岔(single turnout)，雙開道岔(equilateral turnout)、三開道岔(three-way turnout)以及多開道岔（復式交分道岔）等。
　 雙開道岔為Y形，即與道岔相銜接的兩股道向兩側分岔。
　 三開道岔如同Ψ形，同時銜接三股道，由兩組轉轍機械操縱兩套尖軌。
　 復式交分道岔像X形，實際上相當于四組單開道岔和一副菱形交叉的組合。
　 除此而外，還有一種交叉設備，通常使用的叫做菱形交叉。它由兩組銳角轍叉和兩組鈍角轍叉組成，但沒有轉轍器，所以股道之間不能轉線。
　 如果將復式交分道岔的X形的上面兩點和下面兩點分別連接起來，就是交叉渡線。它不僅能開通較多的方向，而且占地不多，所以經常在車站采用。

一、普通單開道岔

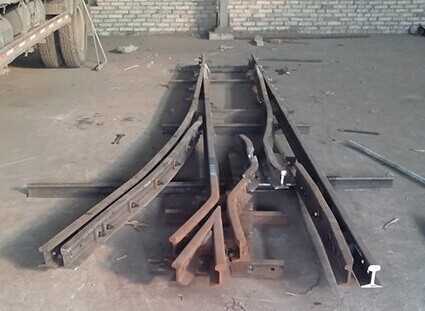

單開道岔
(一)組成：轉轍器、轍叉及護軌、連接部分。
普通單開道岔
1.轉轍器
組成：兩根基本軌、兩根尖軌、轉轍機械；
作用：操作轉折機械可以改變尖軌的位置，確定道岔的開通方向。

轉轍器
2.轍叉及護軌
組成：轍叉心、翼軌、護軌；
作用：保證車輪安全通過兩股軌線的相互交叉處。
有害空間：從兩翼軌最窄處到轍叉心實際尖端之間，存在一個軌線中斷的空隙。

轍叉及護軌
(1)由于有害空間的存在，當機車車輛通過轍叉有害空間時，輪緣有可能走錯轍叉槽而引起脫軌；
(2)設置護輪軌的運行方向實行強制性的引導。
道岔有害空間是限制列車過岔速度的一個重要因素。
活動心軌道岔：消滅有害空間，適應列車高速運行要求。
(1)活動心軌和心軌是同時被扳動的；
(2)當尖軌開通某一方向時，活動心軌的轍叉心軌就與開通方向一致的翼軌密貼，而與另一翼軌分開，從而消滅了有害空間， 使列車安全通過道岔。

3.連接部分
組成：兩根直軌，兩根導曲軌；
作用：連接轉轍器和轍叉器及護軌部分，使之成為一組完整道岔。

連接部分
(二)用中心線表示道岔
一般在圖紙上，都采用中心線形式表示道岔。
(三)道岔號數
道岔因其轍叉角的大小不同，有不同的道岔號()


【結論】越小 ，則越大，導曲線半徑越大，道岔全長越長，列車過道岔平穩且過岔速度越高；越小，則相反。
常用道岔有關指標。

道岔號數（N） 轍叉角（α） 導曲線半徑
（m）		 道岔全長
（m）		 側向允許通過速度（km/h）
9 6°20′25″ 180 28.848 30
12 4°45′49″ 330 36.815 45
18 3°10′12.5″ 800 54.00 80
1998年10月我國在京滬鐵路線上鋪設了60 kg/m鋼軌30號可動心軌道岔。
道岔全長：102.4 m
側向過岔速度：140 km/h
直向過岔速度：200 km/h
前后共有9臺轉轍機械(夾軌6臺，心軌3臺)

二、其他類型道岔與交叉設備
1.對稱道岔/雙開道岔
道岔銜接的兩條線路各自向兩側分岔。

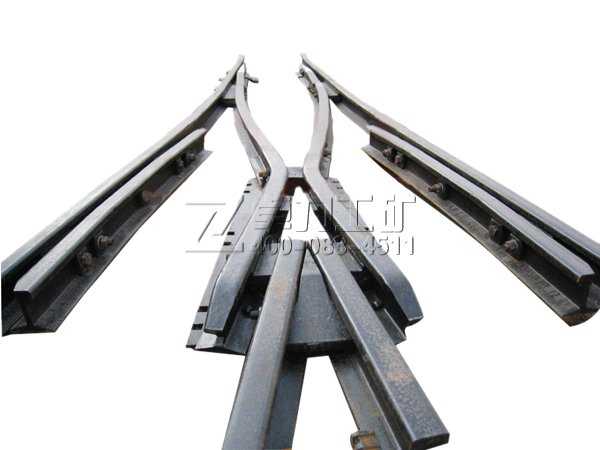

雙開道岔|對稱道岔
雙開道岔

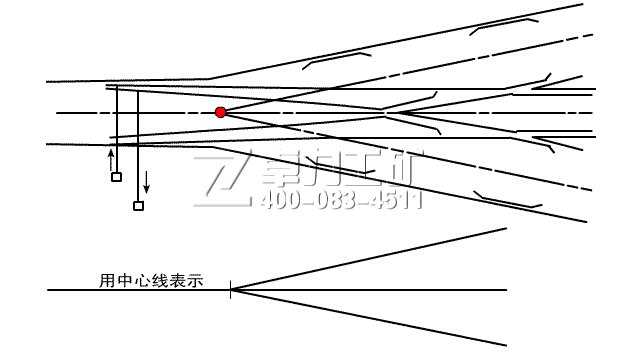

2.三開道岔
可以同時銜接三條線路。
三開道岔

三開道岔

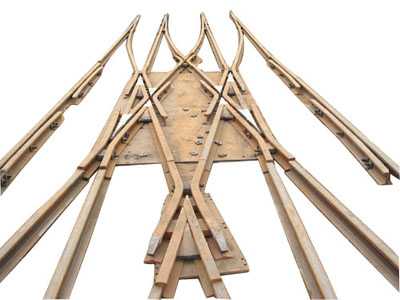

3.交分道岔
四組單開道岔和一副菱形交叉設備的結合體。

交分道岔
4.交叉設備
只有轍叉而無轉轍器部分，機車車輛通過交叉設備時，只能沿著原來的線路繼續運行而不能轉線。

交叉設備

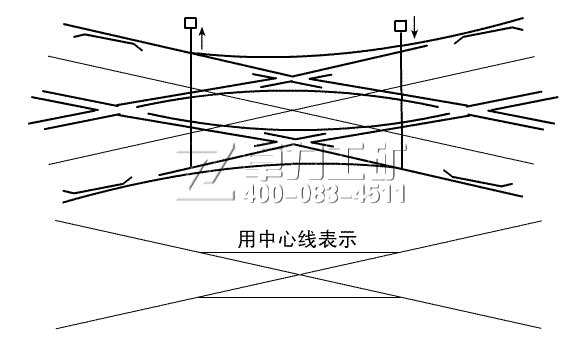

5.交叉渡線道岔
由四副單開道岔和一組菱形交叉設備組合而成。

交叉渡線道岔

單開道岔/對稱道岔/渡線道岔型號
產品名稱 規格型號 單位 產品名稱 規格型號 單位
渡線道岔 DX922-5-2022 副 渡線道岔 DX630-6-2516 副
單開道岔 DK624-3-6 副 900軌距單開道岔 DK930-4-15 副
單開道岔 DK624-4-12 副 900軌距單開道岔 DK930-5-20 副
單開道岔 DK624-5-15 副 900軌距單開道岔 DK924-6-30 副
對稱道岔 DC624-3-9 副 對稱道岔 DC930-3-9 副
對稱道岔 DC624-3-12 副 對稱道岔 DC930-4-20 副
渡線道岔 DX624-4-1213 副 對稱道岔 DC930-3-15 副
渡線道岔 DX624-4-1216 副 渡線道岔 DX930-4-1519 副
渡線道岔 DX624-5-1513 副 渡線道岔 DX930-4-1522 副
渡線道岔 DX624-5-1516 副 渡線道岔 DX930-5-2022 副
900軌距單開道岔 DK924-3-9 副 渡線道岔 DX930-6-3022 副
900軌距單開道岔 DK924-4-15 副 938單開道岔 DK938-4-15 副
900軌距單開道岔 DK924-5-20 副 938單開道岔 DK938-5-20 副
900軌距單開道岔 DK924-6-30 副 938單開道岔 DK938-6-30 副
對稱道岔 DC924-3-9 副 對稱道岔 DC938-3-15 副
對稱道岔 DC924-3-20 副 對稱道岔 DC938-4-20 副
渡線道岔 DX624-4-1516 副 渡線道岔 DX938-4-1519 副
渡線道岔 DX624-4-1519 副 渡線道岔 DX938-4-1522 副
渡線道岔 DX624-5-2016 副 渡線道岔 DX938-5-2019 副
渡線道岔 DX624-5-2019 副 渡線道岔 DX938-6-3019 副
600軌距單開道岔 DK630-3-6 副 單開道岔 DK643-4-12 副
600軌距單開道岔 DK630-4-12 副 單開道岔 DK643-5-15 副
600軌距單開道岔 DK630-5-15 副 單開道岔 DK643-6-25 副
600軌距單開道岔 DK630-6-25 副 對稱道岔 DC643-3-15 副
對稱道岔 DC630-3-9 副 渡線道岔 DX643-4-1216 副
對稱道岔 DC630-3-15 副 渡線道岔 DX643-5-1516 副
渡線道岔 DX630-4-1214 副 渡線道岔 DX643-5-1518 副
渡線道岔 DX630-4-1216 副 渡線道岔 DX643-6-2516 副
渡線道岔 DX630-5-1514 副 渡線道岔 DX643-6-2517 副
渡線道岔 DX630-5-1516 副 渡線道岔 DX643-6-2525 副
單開道岔 DK943-7-40 副 單開道岔 DK930-5-20 副
單開道岔 DK943-6-30 副 單開道岔 DK930-4-15 副
單開道岔 DK943-5-20 副 對稱道岔 DC930-4-20 副
單開道岔 DK943-4-15 副 渡線道岔 DX930-4-1519 副
渡線道岔 DX943-4-1519 副 渡線道岔 DX930-5-2019 副
渡線道岔 DX943-5-2020 副 單開道岔 DK730-6-30 副
渡線道岔 DX943-6-3025 副 單開道岔 DK730-5-20 副
對稱道岔 DC943-4-20 副 單開道岔 DK730-4-14 副
單開道岔 DK743-7-40 副 對稱道岔 DC730-4-20 副
單開道岔 DK743-6-30 副 渡線道岔 730-4-1519 副
單開道岔 DK743-5-20 副 渡線道岔 DX730-5-20 副
單開道岔 D743-4-15 副 單開道岔 DK924-5-20 副
渡線道岔 DX743-6-3025 副 單開道岔 DK924-4-15 副
渡線道岔 DX743-5-2020 副 對稱道岔 DC924-3-20 副
對稱道岔 DC743-4-20 副 渡線道岔 DX924-5-1525 副
對稱道岔 DC743-3-9 副 單開道岔 DK724-5-20 副
單開道岔 DK938-7-40 副 單開道岔 DK724-4-15 副
單開道岔 DK938-6-30 副 渡線道岔 DX724-4-1519 副
單開道岔 DK938-5-20 副 對稱道岔 DC724-4-20 副
單開道岔 DK938-4-15 副 機芯 15Kg 副
對稱道岔 DC938-4-20 副 機芯 18Kg 副
渡線道岔 DX938-4-1519 副 機芯 22Kg 副
渡線道岔 DX938-5-2019 副 機芯 24Kg 副
單開道岔 DK738-7-40 副 機芯 30Kg 副
單開道岔 DK738-6-30 副 機芯 38Kg 副
單開道岔 DK738-5-20 副 單開道尖 24Kg 根
對稱道岔 DC738-4-20 副 對稱道尖 24Kg 根
渡線道岔 DX738-4-1519 副 單開道尖 30Kg 根
渡線道岔 DX738-5-2022 副 單開道尖 38Kg 根
單開道岔 DK930-6-30 副 單開道尖 43Kg 根
單開道岔 DK612-3-6 副 900軌距單開道岔 DK918-3-9 副
單開道岔 DK612-4-12 副 900軌距單開道岔 DK918-4-15 副
渡線道岔 DK612-4-1214 副 900軌距單開道岔 DK918-5-20 副
渡線道岔 DK612-4-1216 副 900軌距單開道岔 DK918-6-30 副
單開道岔 DK615-2-4 副 900軌距對稱道岔 DC918-3-9 副
單開道岔 DK615-3-6 副 900軌距對稱道岔 DC918-3-20 副
單開道岔 DK615-4-12 副 900軌距渡線道岔 DX918-4-1516 副
單開道岔 DK615-5-15 副 900軌距渡線道岔 DX918-4-1519 副
單開道岔 DK615-6-25 副 900軌距渡線道岔 DX918-5-2016 副
對稱道岔 DC615-3-9 副 900軌距渡線道岔 DX918-5-2019 副
對稱道岔 DC615-3-15 副 600軌距單開道岔 DK622-3-6 副
渡線道岔 DX615-4-1214 副 600軌距單開道岔 DX918-4-12 副
渡線道岔 DX615-4-1216 副 600軌距單開道岔 DX918-5-16 副
渡線道岔 DX615-5-1514 副 對稱道岔 DC622-3-9 副
渡線道岔 DX615-5-1516 副 對稱道岔 DX918-3-15 副
渡線道岔 DX615-6-2514 副 渡線道岔 DX622-4-1214 副
渡線道岔 DX615-3-1216 副 渡線道岔 DX622-4-1216 副
對稱組合道岔 DCZH615-3-1213 副 渡線道岔 DX622-5-1514 副
單開道岔 DK618-3-6 副 渡線道岔 DX622-5-1516 副
單開道岔 DK618-4-12 副 渡線道岔 DX622-6-2514 副
單開道岔 DK618-5-15 副 900軌距單開道岔 DK922-3-9 副
單開道岔 DK618-6-25 副 900軌距單開道岔 DK922-4-15 副
對稱道岔 DC618-2-6 副 900軌距單開道岔 DK922-5-20 副
對稱道岔 DC618-3-9 副 900軌距單開道岔 DK922-6-30 副
對稱道岔 DC618-3-12 副 對稱道岔 DC922-3-9 副
渡線道岔 DX618-4-1212 副 對稱道岔 DC922-3-15 副
渡線道岔 DX618-4-1213 副 對稱道岔 DC922-4-20 副
渡線道岔 DX618-4-1216 副 渡線道岔 DX922-4-1519 副
渡線道岔 DX618-5-1513 副 渡線道岔 DX922-4-1522 副
渡線道岔 DX618-5-1516 副 渡線道岔 DX922-5-2019 副

道岔安裝裝置檢修標準
　 1. 道岔安裝裝置固定螺絲緊固，裝置無舊傷裂紋。
　 2. 各連接桿、外鎖裝置無舊傷裂紋，桿件無磨卡及銹蝕，銷孔磨耗不大于1mm，絕緣良好

卓力工礦是國內知名道岔生產廠家，有豐富的經驗為客戶提供高品質的道岔及完善的售后服務，如果您想了解最新道岔價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：道岔發貨時間？ 道岔售后保障？ 道岔訂貨需要提供什么信息？
