FD電動翻車機（左/右）

FD電動翻車機（左/右）|電動翻車機技術參數

電動翻車機是礦山和煤礦使用固定式礦車運輸中轉的主要卸料設備，主要用于煤礦翻卸煤和矸石。
電動翻車機整體滾圓，電動回轉，按滾筒回轉方向，分為左、右側式，可與列車、推車機、阻車器配套使用，并可配制互挽聯鎖自動化電控系統，連續翻轉列車，也可手動按鈕控制，實現單機翻轉卸載．

礦用電動翻車機是一種礦用電動鏈式翻車機，屬于礦山機械技術領域。所要解決的技術問題是現有礦山用翻車機結構復雜，噪聲大，驅動裝置置于地坑內，不便安裝、維修。

產品優勢：
該機內可加設清車機、阻車器，具有結構簡單、重量輕、體積小、載荷大、運轉平穩，操作方便、安裝基礎簡單、可整機遠運等特點。
直接卸荷轉運，投資少，見效快，對地下水位較高的地區或采用自卸汽車排矸及罐籠提煤汽車外銷的礦井更為適合，是保護環境、消滅矸石的最理想的設備。

構成

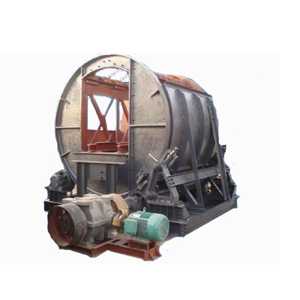

電動翻車機包括主體框架、兩個分別與主體框架兩端固定的滾圈、電機與減速機構成的驅動裝置和主體框架與驅動裝置間的傳動機構，主體框架與驅動裝置間的傳動為鏈傳動機構。驅動裝置可安裝在位于主體框架一側且其高度高于主體框架內的礦車軌道上表面的支架上。

特點
電動翻車機具有生產效率高、使用簡單、安全可靠等特點。
電動翻車機安裝、維修方便，且結構簡單，噪聲小，驅動裝置在地面之上，不會(huì )被水浸和物料堆埋，增設防塵罩能有效的改善工作環境。
此外，本實用新型每次翻兩個礦車，使摘鉤型翻車機的生產效率提高一倍，工作安全。適于作礦車的翻轉卸料設備。

主要規格：
左式翻車機型號：FDZZ-1/6、FDBZ-1/6、FSBZ-1/6、FDZZ-1.5/6、FDZZ-1.5/9、FSBZ-1.5/6、FSBZ-1.5/9、FDZZ-3/6
右式翻車機型號：FDZY-1/6、FDBY-1/6、FSBY-1/6、FDZY-1.5/6、FDZY-1.5/9、FSBY-1.5/6、FSBY-1.5/9、FDZY-3/6

電動翻車機技術參數：
型 號 每分鐘翻車次數 生產率(t/h) 滾筒尺寸 滾輪直徑 適用礦車型號 備注 直徑 長度
FDZ(Z/Y)-1/6 3.5 210 2500 2200 400 MGC1.1-6(1輛)
FDB(Z/Y)-1/6 3.5 210 2500 2200 400 MGC1.1-6(1輛)
FSB(Z/Y)-1/6 2.5 300 2500 4300 400 MGC1.1-6(2輛)
FDZ(Z/Y)-1.5/6 3 270 2700 2600 500 MGC1.7-6(1輛)
FDZ(Z/Y)-1.5/9 3 270 2700 2600 500 MGC1.7-9(1輛)
FSB(Z/Y)-1.5/6(9)  2.5 450 2700 5100 500 MGC1.5-6/9(2輛)
FDZ(Z/Y)-3/6 3 530 3000 3600 500 MGC3.3-9(1輛)
設備動力裝置可采用電動機+行星齒輪減速器,或采用液壓站+低速大扭矩液壓馬達

一噸礦車單車電動翻車機
序 號	項 目		特 征
1	翻車機工作次數		3次/分
2	生產能力		100～180 噸/時
3	滾圈直徑		2000 毫米
4	滾圈長度		2200 毫米
5	滾輪直徑		300 毫米
6	礦車型式		一噸標準礦車
7	礦車軌距		600 毫米
8	外形尺寸（長 × 寬 × 高）		4000×2200×2300 毫米
9	減速器	減速機型式	JZQ-350
		減速機速比	31.5
10	電動機	型號	Y132M1-6
		容量	4 千瓦
		轉速	960 轉/分
11	操縱方法		電動
12	旋轉方向		左向、右向
13	設備總重		1451 公斤

電動翻車機使用需知：
1.滾筒設有整體的和對接的兩種，用戶需要對接滾圈時。訂貨中必須提出要求。
2.滾筒進車端設有表示提前釋放常開制動器和滾筒停準的水銀限位開關支架，前阻車器設有表示阻車爪打開或關閉的水銀纖維開關支架，根據聯動閉塞電氣裝置的要求支架上可安設水銀限位開關。
3. 分左右側式兩種。
4.該系列電動翻車機為新型電動翻車機，規格齊全，整體滾筒，電動回轉。
可與列車推車機，阻車器配套使用。
