YOX限矩型液力耦合器說明書

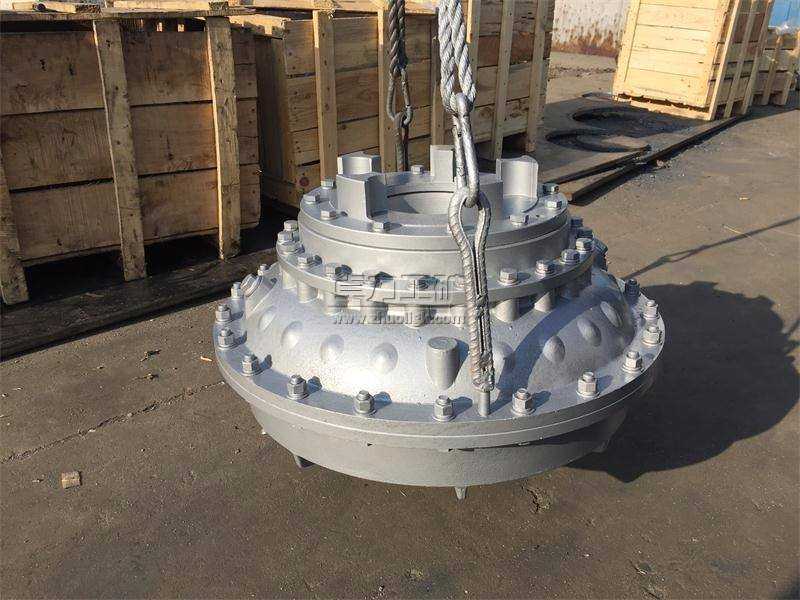

YOX限矩型液力耦合器
YOX限矩型液力耦合器|
液力耦合器是以液體為工作介質的一種非剛性聯軸器,又稱液力聯軸器。液力偶合器主要應用于可彎曲刮板輸送機、刮板機、皮帶機、刨煤機、轉載機和皮帶輸送機。
YOX系列液力耦合器產品介紹
YOX系列液力耦合器在煤礦、船舶起重運輸機械中應用廣泛,它使多電機傳動功率超于平衡,防止電機悶車,吸收傳動系統中的震動,避免電機燒壞,延長傳動部件的使用壽命。
結構:該系列液力偶合器結構簡單,具有一系列優良的工作特性。YOX型由泵輪、外殼、后輔腔、主動節、從動節、彈性塊作為主動部分,其中彈性塊是柔性元件補償安裝不同心量,渦輪及渦輪軸組成從動部分。
型號:YOX系列限矩型液力偶合器有YOXD型,Y代表液力,O代表耦合器,X代表限矩型,其中的D代表是水介質的;YOXE型,E代表易拆卸;YOXR型,R代表制動輪。
YOX系列液力耦合器產品參數
規格型號 |
輸入轉速 (r/min) |
傳遞功率范圍 (KW) |
過載系數 (Tg) |
效率 η |
外形尺寸 (mm) |
大輸入孔 徑及長度 (d1/A1) |
大輸出孔徑及長度 (d2/A2) |
充油量 (L) |
重量 (KG) |
|||
起動 | 制動 | D | L | min | max | |||||||
YOX360 | 1000 | 5-10 | 1.5-1.8 | 2-2.5 | 0.96 | Ø415 | 310 | Ø60/110 | Ø55/110 | 3.4 | 6.7 | 42 |
1500 | 16-30 | |||||||||||
YOX400 | 1000 | 8-18.5 | 1.5-1.8 | 2-2.5 | 0.96 | Ø465 | 355 | Ø70/140 | Ø65/140 | 5.2 | 10.4 | 65 |
1500 | 28-48 | |||||||||||
YOX450 | 1000 | 15-30 | 1.5-1.8 | 2-2.5 | 0.96 | Ø520 | 384 | Ø75/140 | Ø70/140 | 7.5 | 15 | 79 |
1500 | 50-90 | |||||||||||
YOX487 | 1480 | 90-115 | 1.5-1.8 | 2-2.5 | 0.97 | Ø556 | 415 | Ø75/140 | Ø65/135 | / | 13.8 | 102 |
YOX500 | 1000 | 25-50 | 1.5-1.8 | 2-2.5 | 0.96 | Ø558 | 435 | Ø90/170 | Ø90/170 | 10.3 | 20.5 | 105 |
1500 | 68-144 | |||||||||||
YOX560 | 1000 | 40-80 | 1.5-1.8 | 2-2.5 | 0.96 | Ø634 | 490 | Ø100/210 | Ø100/210 | 13.2 | 26.4 | 152 |
1500 | 120-270 | |||||||||||
YOX600 | 1000 | 60-115 | 1.5-1.8 | 2-2.5 | 0.96 | Ø695 | 510 | Ø100/210 | Ø115/210 | 16.8 | 33.6 | 185 |
1500 | 200-360 | |||||||||||
YOX650 | 1000 | 90-176 | 1.5-1.8 | 2-2.5 | 0.96 | Ø760 | 556 | Ø120/210 | Ø130/210 | 24 | 48 | 230 |
YOXIIZ液力耦合器參數
型號 | Lmin | D | D1 | B | L1 | 輸入端 | 輸出端 | 充油量(L) | 重量(不包括油)(kg) | 高轉速(r/min) | 過載系數 | |||
d1max | H1max | d2max | H2max | max. | min. | |||||||||
YOXIIZ400 | 556 | Ø480 | Ø315 | 150 | 10 | Ø70 | 140 | Ø70 | 140 | 9.3 | 4.65 | 68 | 1500 | 2~2.5 |
YOXIIZ450 | 580 | Ø530 | Ø315 | 150 | 10 | Ø75 | 140 | Ø70 | 140 | 13 | 6.5 | 82 | 1500 | 2~2.5 |
YOXIIZ500 | 664 | Ø590 | Ø400 | 190 | 15 | Ø90 | 170 | Ø90 | 170 | 19.2 | 9.6 | 148 | 1500 | 2~2.5 |
YOXIIZ560 | 736 | Ø634 | Ø400 | 190 | 15 | Ø100 | 210 | Ø110 | 210 | 27 | 13.5 | 173 | 1500 | 2~2.5 |
YOXIIZ650 | 829 | Ø740 | Ø500 | 210 | 15 | Ø125 | 210 | Ø130 | 210 | 46 | 27 | 309 | 1500 | 2~2.5 |
YOXIIZ750 | 940 | Ø842 | Ø630 | 265 | 15 | Ø140 | 250 | Ø150 | 250 | 68 | 34 | 422 | 1500 | 2~2.5 |
YOXD400限矩型液力耦合器產品介紹
YOXD400限矩型液力耦合器主要由泵輪、渦輪、殼體、聯結盤、小蓋和軸套等組成。前五種零件由ZL104鑄造加工而成,而軸套由鋼材加工而成。渦輪與減速機輸入軸相連,泵輪與電動機輸出軸相連,兩者葉片之間的密封腔為工作腔,工作液體在腔內循環流動傳遞動力。
YOXD400限矩型液力耦合器功能
1、具有柔性傳動自動適應功能;
2、具有減緩沖擊和隔離扭振功能;
3、具有使電機輕載起動功能,提高電機的起動性能;
4、協調多機傳動,均勻分布負載功能;
5、具有節電功能;
6、具有過載保護功能;
7、在特定條件下具有制動功能。
YOXD400限矩型液力耦合器產品參數
40T型號 | d1max 輸入端 H1max | |
YOX400 | Φ60 | 140 |
Lmin | 過載系數 | 最高轉速 |
356 | 2~2.5 | 1500r/min |
D | 重量 | 充油量 |
Φ480 | 65kg | 4.65-9.3 |
YOXD450液力偶合器具有柔性傳動、減緩沖擊、隔離扭振的功能,可延長啟動時間,降低啟動電流,使動力機輕載啟動,解決沉重大慣量負載啟動困難問題,過載保護原動機。并且該產品可通過降低電機機座號達到節能節電效果。
YOXD450液力耦合器參數
型號 | d1max 輸入端 H1max | 規格 | Lmin | 最高轉速 | ||
YOX450 | Φ75 | 140 | YOX500 | 411 | 1500r/min | |
最高轉速 | 重量 | Lmin | 重量 | D | 過載系數 | |
1500r/min | 70kg | 397 | 105 | Φ590 | 2~2.5 | |
過載系數 | D | 充油量 | 充油量 | D2max 輸出端 H2max | ||
2~2.5 | Φ530 | 4.65-9.3 | 9.6-19.2 | Φ85 | 145 |
卓力工礦是國內知名YOX限矩型液力耦合器生產廠家,有豐富的經驗為客戶提供高品質的YOX限矩型液力耦合器及完善的售后服務,如果您想了解最新YOX限矩型液力耦合器價格或者更詳細信息,歡迎撥打服務熱線:13280082001 18605374511.或者聯系在線客服: 點擊這里、立刻咨詢;我們攜程為您服務!
常見問題:YOX限矩型液力耦合器發貨時間? YOX限矩型液力耦合器售后保障? YOX限矩型液力耦合器訂貨需要提供什么信息?
