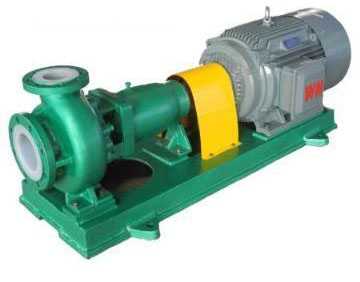

FSB氟塑料懸臂式離心泵

FSB氟塑料懸臂式離心泵|FSB氟塑料離心泵|FSB單級單吸離心泵

一、FSB系列氟塑料離心泵產品特點：
    FSB型氟塑料合金離心泵按國際標準設計，泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，是目前世界上最強耐腐蝕裝備之一。其具有結構緊湊合理、耐強腐蝕、密封性能?chē)烂芸煽�、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
    本司化工泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

二、FSB系列氟塑料合金離心泵參考技術：
流量：3.6～100m3/h；
揚程：15～55m；
轉速：2900r/min；
功率：1.5～18.5KW；
進口直徑：25～100mm；
適用溫度：-20℃～120℃。

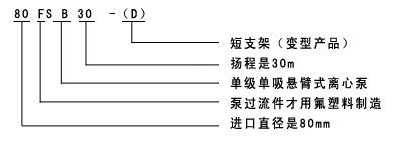

三、FSB系列氟塑料合金離心泵的型號意義：


FSB氟塑料耐腐蝕泵性能參數：

型號	流量(m3/h)	揚程 （m）	口徑		功率		轉速 （r/min）	汽蝕余量 （m）	效率 （%）
			進口	出口	軸功率	電機功率
40FSB-20L	10	20	ф40	ф32	1.4	3.0	2900	3.0	45
40FSB-30L	10	30	ф40	ф32	1.6	3.0	2900	3.0	42
50FSB-25L	12.5	25	ф50	ф32	1.8	3.0	2900	3.0	55
50FSB-30L	13	30	ф50	ф32	1.9	3.0	2900	3.0	46
65FSB-32L	25	32	ф65	ф50	4.7	5.5	2900	3.0	65
80FSB-20L	50	20	ф80	ф65	4.6	5.5	2900	3.0	45
80FSB-25L	42	25	ф80	ф65	5.7	7.5	2900	3.0	67
80FSB-30L	50	30	ф80	ф65	6.9	7.5	2900	3.5	68
80FSB-40L	45	40	ф80	ф50	10	11.0	2900	3.5	48
80FSB-50L	50	50	ф80	ф50	12	15.0	2900	3.5	57
80FSB-55L	50	55	ф80	ф50	13.5	18.5	2900	4.0	50
100FSB-32L	100	32	ф100	ф80	12	15.0	2900	3.5	70

型號	流量(m3/h)	揚程 （m）	口徑		功率		轉速 （r/min）	汽蝕余量 （m）	效率 （%）
			進口	出口	軸功率	電機功率
40FSB-15(D)	5	15	ф40	ф32	0.4	3.0	2900	3.0	40
40FSB-20(D)	10	20	ф40	ф32	1.2	3.0	2900	3.0	42
40FSB-30(D)	10	30	ф40	ф32	1.2	3.0	2900	3.0	52
50FSB-20(D)	12.5	20	ф50	ф32	1.5	3.0	2900	3.5	55
50FSB-25(D)	12.5	25	ф50	ф32	1.8	3.0	2900	3.5	55
50FSB-30(D)	15	30	ф50	ф32	1.9	3.0	2900	3.5	54
65FSB-32(D)	25	32	ф65	ф50	3.6	5.5	2900	3.5	65
80FSB-25(D)	42	25	ф80	ф65	3.8	7.5	2900	3.5	67
80FSB-30(D)	50	30	ф80	ф65	6.8	7.5	2900	3.5	68

四、FSB系列氟塑料合金離心泵使用說明安裝及注意事項：
1.在安裝前應對泵和電機進行檢?，各部分應完好無損，泵內無雜物。
2.將本泵放置水平位置上接上進、出管和接通電源.最后用手盤動聯軸器.檢?有無碰擦現象.轉動輕松均?則安裝結束。
3.塑料合金泵鋼度較金屬差，故管路重量不能直接壓在泵體上，迸、出口管路應另加支架承受.揚程高的泵在出口還應安裝逆止閥.以防突然停機的水錘破壞。
4.所有接合處必須保持密封.以防漏氣、液影響泵的工作性能。
5.運轉過程中如發現撅動或不正常聲音時.應立即停車檢?原因.故降排除后才能工作。

五、FSB系列氟塑料合金離心泵的氣動與停車：
1．往水泵內注足液體（引液）。
2．檜?支架油室的油位是否在規定范圍內。
3．檢?電動機運轉方向.調看泵的旋轉標記。
4．關閉出口閥門及壓力表旋塞。
5．啟動電機.打開壓力表旋塞.慢慢打開出口閥門，當壓
6．重要停車時，首先關閉出水閥，再切斷電源。
力表指針指到需要的位置時.停止出水閥門大小的調整。

六、FSB系列氟塑料合金離心泵的拆卸與安裝：
泵的拆卸
1．泵與電機聯接用爪型聯軸器連接，拆卸時先松掉支架與底座的4只連接螺栓.使泵與電機脫開。
2．松開泵體后蓋的連接螺栓.用木柄輕擊泵體脫開。
3．松開葉輪軸與泵軸莫氏錐度連接在連軸器中的吊緊螺栓。
4．松開機械密封動!不固定螺釘，用木錘輕擊連軸器中心吊緊螺栓，葉輪軸與泵軸莫氏錐度松開后拉出葉輪、后蓋、密封件動環.松開后蓋上壓蓋螺釘.取出?壞。
5．松開泵軸左右壓蓋螺釘.取出泵軸、軸承、清洗支架油室。
裝配
按拆卸的相反順序將密封件動環、環、后蓋、壓蓋、葉輪、泵體等裝上緊定螺栓。

七、FSB系列氟塑料合金離心泵的故障與排除：


故 障	原 因	解決方法
打不出液體	1、吸入管內有空氣.迸口阻塞 2、吸上高度太高 3、要求揚程大于泵揚程 4、排出管過細.管路損失過大 5、反轉	1 、清理管路，排凈空氣 2 、降低泵安裝高度 3、更換揚程大的泵 4 、換口徑與泵口等大的輸出管 5、改變方向
流量不足	1 、葉輪損壞 2 、 密封件損壞 3、數不足 4、進口管過細 5、出口管彎頭過多，阻力過大	1 、更換新葉輪 2 、換密封件 3、增加轉數 4 、按規定重裝管道 5 、重新合理安排管路
揚程不足	1、輸送介質中含有氣體或介質粘度過大 2、葉輪和葉片損壞 3、轉數不足	1、降低介質粘度或增加注灌壓力 2、更換葉輪 3 、增加轉數
軸端滲漏	1、機械密封卡環過松 2、軸端卡環過渡尺寸間隙太大	1、旋緊卡壞兩只內六角螺釕 2、將泵拆卸,軸、卡擋繞F4生料帶薄膜數圈.緊配合.螺栓旋緊
密封泄漏嚴重	1、密封元件材料選用不當 2、磨瘵付嚴重磨損 3、動靜環吻不勻 4 、磨擦付過大靜環碎裂	1、向供泵串位述明介質情況，配適當動靜環 2、更換磨損另件.并調整彈簧壓力，減少磨損 3、密封組合體松卡環鏍栓重新調正位置 4、整泵拆卸.換靜環按要求裝密封組合件與軸垂直度誤差<0.10
泵內有雜音或泵振動	1、泵軸與電機軸不同心 2 、流量超過使用范圍產生氣蝕 3、泵產生氣蝕 4 、電動機與軸承磨損	1 、校正泵軸中心 2、選用適當的泵型.按泵使用范圍運轉 3、降低介質的溫度或增加灌注壓力 4、清洗或更換軸承


訂貨請盡量提供：
1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質是否帶附件8.電壓（V）

卓力工礦是國內知名FSB氟塑料懸臂式離心泵生產廠家，有豐富的經驗為客戶提供高品質的FSB氟塑料懸臂式離心泵及完善的售后服務，如果您想了解最新FSB氟塑料懸臂式離心泵價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：FSB氟塑料懸臂式離心泵發貨時間？ FSB氟塑料懸臂式離心泵售后保障？ FSB氟塑料懸臂式離心泵訂貨需要提供什么信息？

產品標簽：FSB氟塑料懸臂式離心泵| FSB氟塑料離心泵|FSB單級單吸離心泵
