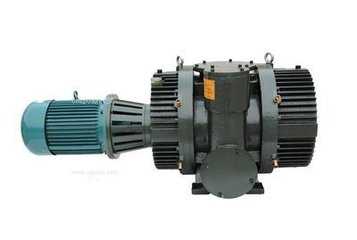

一、ZJY系列帶溢流閥羅茨真空泵主要用途
ZJY系列帶溢流閥羅茨泵被廣泛地應用于真空獲得的各個方面，它延伸了油封機械真空泵在較低入口壓力下的工作范圍，具有小體積大抽速的特點，在1~100pa入口壓力范圍內具有大抽速，特別適合于低入口壓力下需要大抽速的真空系統中使用，例如電力變壓器、電力電容器、電力互感器的真空干燥、真空浸漬處理、真空熱處理、真空冶煉的排氣、真空鍍膜設備的預抽，大型試驗風洞的抽氣及照明燈具生產線的排氣等等。如果選用合適的前級泵，羅茨泵還可以在食品、化工、醫藥、輕紡等行業的真空蒸餾、濃縮、干燥等的工藝過程中得到廣泛的應用。

二、ZJY系列帶溢流閥羅茨真空泵工作原理
ZJY系列帶溢流閥羅茨真空泵（以下簡稱羅茨泵）是通過一對相互作用同步反向旋轉的“8”字形轉子實現抽氣功能的。當轉子和泵體形成吸氣腔時，兩個轉子相互之間始終保持密封，從而確保排氣口的氣體不返流到進氣口，以此實現抽氣的功能。轉子的反向同步旋轉是通過一對安裝在轉子軸上的齒輪實現的。由于在泵腔里面沒有摩擦，羅茨泵能以每秒1500~3000轉的高速運轉而無須在泵腔內進行潤滑，另外，要保持羅茨泵在高轉速下平穩運行，要對轉子進行良好的動平衡。高速旋轉的轉子間、轉子和泵體間沒有任何直接的接觸，各運動部件之間均保持一定的間隙。
ZJY系列帶溢流閥羅茨泵在進排氣口間設置了一內置溢流閥，其作用是：當進排氣口的壓差達到一定值時，溢流閥就自動打開，排氣口的部分氣體通過打開的溢流閥返流到進氣口，這就大大降低了高壓差下羅茨泵和前級真空泵（以下簡稱前級泵）的運行負荷。同時因為打開的溢流閥有強大的泄流作用，可以確保ZJY系列帶溢流閥羅茨泵和前級泵可以同時啟動而不會(huì )使羅茨泵和前級泵過載，并可以提高高入口壓力下羅茨泵機組的抽速。


三、ZJY系列帶溢流閥羅茨真空泵主要技術性能指標（見下表）



四、ZJY系列帶溢流閥羅茨真空泵安裝說明
4.1羅茨泵應安裝在干燥、通風和清潔的場所、
4.2羅茨泵應水平安裝，泵距離墻壁或其他物體之間至少保持300mm以上的空隙。泵的油窗部分應留出易于觀察油位的空間。
4.3接通電源時應注意電機轉向，從羅茨泵電機尾部看電機軸的轉向應為順時針?lè )较颉?br /> 操作步驟：接通電機三相電源，點動電機啟動按鈕，檢查轉向是否正確，如轉向相反，則對換三個電源接線頭中的任意兩個接線頭。
4.4鏈接羅茨泵與被抽容器的管道應清潔、干燥、無泄漏，管道孔徑應盡可能不小于羅茨泵的進氣口經，長度宜短，以減少抽速損失，管道連接處應無泄漏。
4.5被抽氣體如含有粉塵或顆粒狀物質時，應在泵的入口處安裝一合適的進氣過濾器，以免粉塵或顆粒狀物質吸入泵腔損壞羅茨泵和前級泵。（加裝過濾器后，將會(huì )影響羅茨泵的抽速和極限壓力，其影響程度因過濾器的結構形式不同而不同）。

五、ZJY系列帶溢流閥羅茨真空泵實際抽速計算
對應羅茨泵的入口壓力P，測取羅茨泵出口（亦為前級泵入口）壓力Pv，并根據前級泵入口壓力Pv查前級泵抽速特性曲線，得出前級泵在Pv入口壓力下的抽速Sv，查出羅茨泵在出口壓力Pv時的零流量壓縮比Kv，即可通過以下公式算出羅茨泵在入口壓力為P時的實際抽速S，即
S=SNKV/（KV+（SN/SV）-( SV/SN)3/2）
式中：S  —— 羅茨泵實際抽速，L/s
      SN  —— 羅茨泵幾何抽速，L/s
      SV  —— 前級泵在入口壓力下的抽速，L/s
      KV  —— 羅茨泵在Pv出口壓力的零流量壓縮比

六、ZJY系列帶溢流閥羅茨真空泵使用說明
6.1潤滑
6.1.1潤滑系統用油應采用1號真空泵油
6.1.2查看油位，齒輪箱測油位應以浸沒4~5個全齒高度為宜；電機測油位應以浸沒2/3油窗高度為宜；用以潤滑油封的油杯處不應斷油，油位不應低于1/3油杯高度，不宜加油過多，避免泵運轉時溢出油杯外。風冷泵油位要高于水冷泵的油位。
6.2冷卻
冷卻水進口溫度≤25℃。避免因冷卻水溫度高，使泵體發熱，而引發異響、軸承損壞。風冷泵要通風散熱，避免泵體溫度過高燙傷人，使用溫度≤80℃.
6.3啟動
當泵較長時間停用后再次使用時，應先點動1、2次，使潤滑油進入軸承內，然后再正式起動，否則將縮短軸承及泵的使用壽命。
6.4停泵
停泵時，應先停羅茨泵，待電機停轉后，在停前級泵，否則會(huì )導致羅茨泵出口壓力升高、負荷增大，而引起返油、污染真空管路和泵腔、甚至燒壞羅茨泵電機。

七、ZJY系列帶溢流閥羅茨真空泵維護和保養
7.1保持泵的清潔，以利于通風散熱。
7.2每月至少檢查一次油質情況，當發現油質明顯變色、變稀、乳化等情況，應立即換油。
7.3換油時，羅茨泵最好先運轉一小時，使油溫變熱變稀后，在停泵并向泵內放氣后再放油加油。加油時，潤滑油中不得混入柴油、煤油、汽油、水等其他飽和蒸汽壓較高的介質，以免影響泵的極限壓力。
7.4拆洗泵及泵內零件時，應使用紗布擦拭；當必須清洗時，可用丙酮或者汽油清洗，但必須注意防火安全，洗完后必須用紗布擦干后方可重新裝配。
7.5當發現泵有異常聲響時，應立即停泵檢查或與供應商聯系。

九 骨架油封組件拆卸與安裝

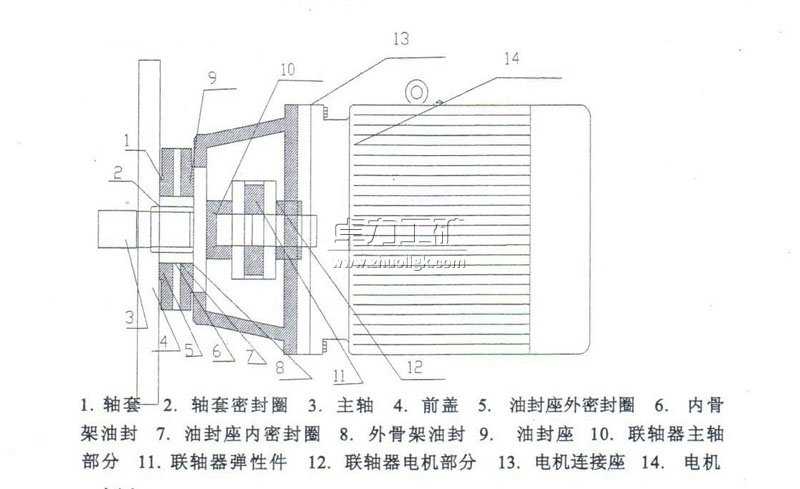

9.1示意圖（見下圖）

9.2拆卸  按下列順序拆卸：
拆卸電機（14）→拆卸聯軸器電機部分（12）→取下聯軸器彈性件（11）→拆卸聯軸器主軸部分（10）→拆卸電機連接座（13）→拆卸油封座（9）→取出外骨架油封（8）→取出內骨架油封（6）。
9.3安裝
按拆卸的相反順序安裝即可，但在安裝內、外骨架油封（6、8）時，應注意保持骨架油封潤滑油進油孔的暢通；在安裝聯軸器主軸部分（10）和聯軸器電機部分（12）時，兩部分應保持2mm~4mm的端面間隙。
9.4骨架油封規格及數量（見下表）

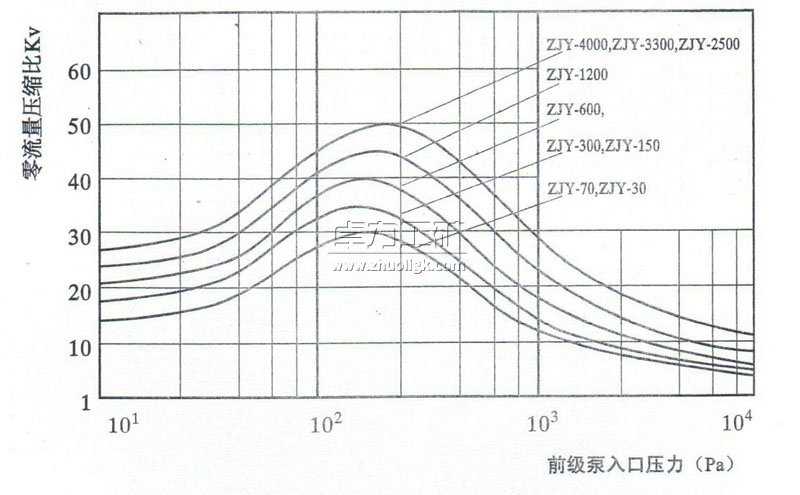

十、零流量壓縮比曲線

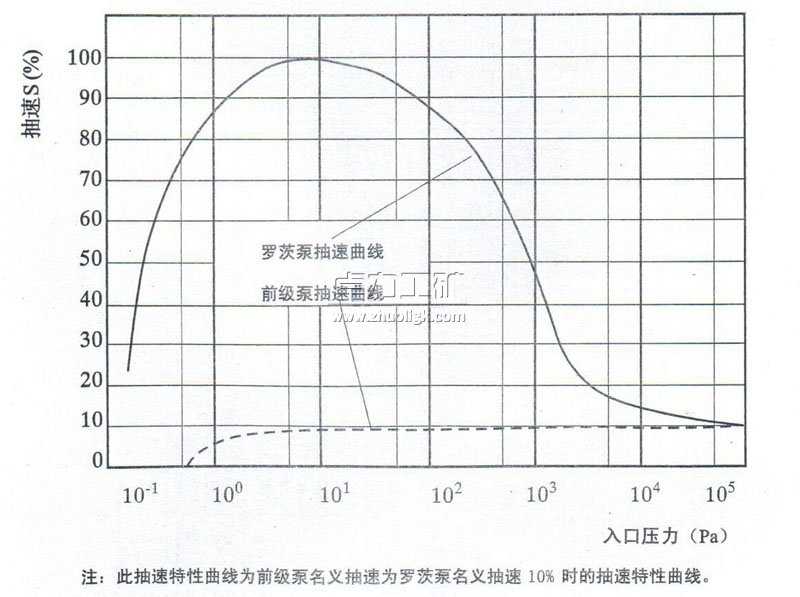

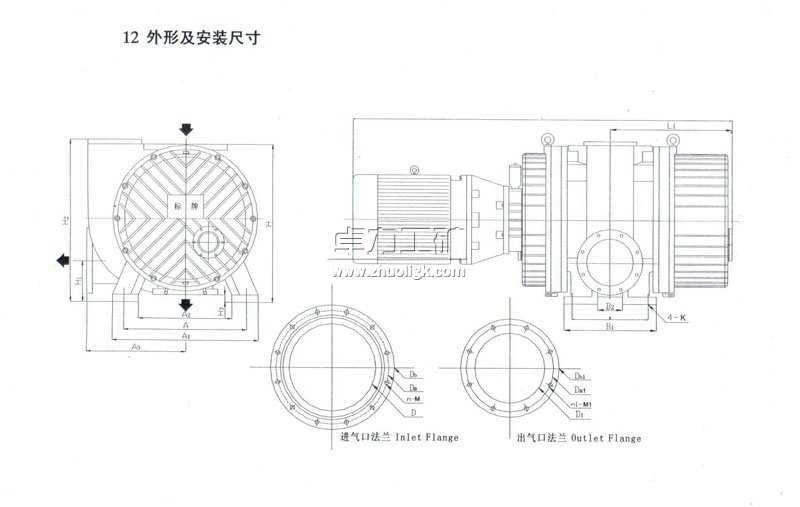

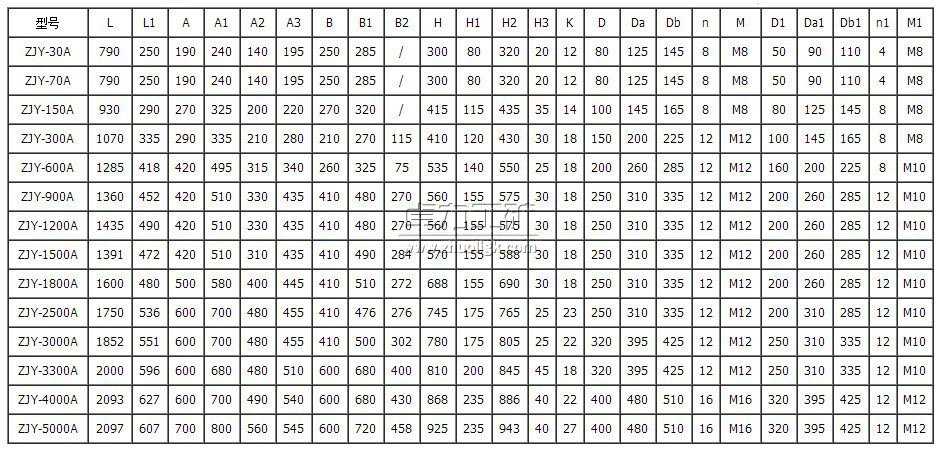

十一.抽速特性曲線
