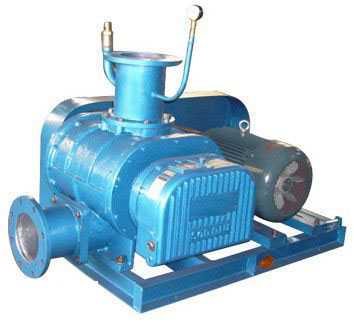

羅茨真空泵·羅茨泵

羅茨真空泵·羅茨泵|羅茨真空泵生產廠家

羅茨真空泵（簡稱：羅茨泵）是指泵內裝有兩個相反方向同步旋轉的葉形轉子，轉子間、轉子與泵殼內壁間有細小間隙而互不接觸的一種變容真空泵。
應用領域
羅茨真空泵在石油、化工、塑料、農藥、汽輪機轉子動平衡、航空航天空間模擬等裝置上得到了長期運行的考驗，所以應該在國內大力推廣和應用。同時也廣泛用于石油、化工、冶金、紡織等工業。真空泵配件作為真空泵消音器，用于真空泵的噪聲治理。
結構特點
(1)在較寬的壓力范圍內有較大的抽速；
(2)轉子具有良好的幾何對稱性，故振動小，運轉平穩。轉子間及轉子和殼體間均有間隙，不用潤滑，摩擦損失小，可大大降低驅動功率，從而可實現較高轉速；
(3)泵腔內無需用油密封和潤滑，可減少油蒸氣對真空系統的污染；
(4)泵腔內無壓縮，無排氣閥。結構簡單、緊湊，對被抽氣體中的灰塵和水蒸汽不敏感；
(5)壓縮比較低，對氫氣抽氣效果差；
(6)轉子表面為形狀較為復雜的曲線柱面，加工和檢查比較困難。羅茨真空泵近幾年在國內外得到較快的發展。在冶煉、石油化工、電工、電子等行業得到了廣泛的應用。
性能特點
羅茨真空泵的特點是：?jiǎn)��?dòng)快，耗功少，運轉維護費用低，抽速大、效率高，對被抽氣體中所含的少量水蒸汽和灰塵不敏感，在100～1帕壓力范圍內有較大抽氣速率，能迅速排除突然放出的氣體。這個壓力范圍恰好處于油封式機械真空泵與擴散泵之間。因此，它常被串聯在擴散泵與油封式機械真空泵之間，用來提高中間壓力范圍的抽氣量。這時它又稱為機械增壓泵。
羅茨真空泵廣泛用于真空冶金中的冶煉、脫氣、軋制，以及化工、食品、醫藥工業中的真空蒸餾、真空濃縮和真空干燥等方面。真空泵配件為用于真空泵噪聲治理的，真空泵消音器。
工作原理
羅茨泵(roots-type pump) 是一種無內壓縮的真空泵，通常壓縮比很低，故高、中真空泵需要前級泵。
靠泵腔內一對葉形轉子同步、反向旋轉的推壓作用來移動氣體而實現抽氣的真空泵。
羅茨真空泵是指具有一對同步高速旋轉的鞋底形轉子的機械真空泵，此泵不可以單獨抽氣，前級需配油封、水環等可直排大氣。
它的結構和工作原理與羅茨鼓風機相似，工作時其吸氣口與被抽真空容器或真空系統主抽泵相接。這種真空泵的轉子與轉子之間、轉子與泵殼之間互不接觸，間隙一般為0.1～0.8毫米；不需要用油潤滑。轉子型線有圓弧線、漸開線和擺線等。漸開線轉子泵的容積利用率高，加工精度易于保證，故轉子型線多用漸開線型。羅茨真空泵的轉速可高達3450～4100轉/分;抽氣速率為30～10000升/秒（1升=10-3米3）；極限真空：?jiǎn)渭墳?.5×10^2帕，雙級為1×10^3帕。
羅茨泵的極限真空除取決于泵本身結構和制造精度外，還取決于前級泵的極限真空。為了提高泵的極限真空度，可將羅茨泵串聯使用。羅茨泵的工作原理與羅茨鼓風機相似。由于轉子的不斷旋轉，被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內，再經排氣口排出。由于吸氣后v0空間是全封閉狀態，所以，在泵腔內氣體沒有壓縮和膨脹。 但當轉子頂部轉過排氣口邊緣，v0空間與排氣側相通時，由于排氣側氣體壓強較高，則有一部分氣體返沖到空間v0中去，使氣體壓強突然增高。當轉子繼續轉動時，氣體排出泵外。羅茨泵在泵腔內，有二個“8”字形的轉子相互垂直地安裝在一對平行軸上，由傳動比為1的一對齒輪帶動作彼此反向的同步旋轉運動。在轉子之間，轉子與泵殼內壁之間，保持有一定的間隙，可以實現高轉速運行。
保養方法
（一）、羅茨真空泵定期檢查：
1、每日檢查：
a）油位檢查：油量過多，使溫度升高，油量過少，造成潤滑不良。
b）溫度檢查：用溫度計檢查泵各部位溫度。
c）電動機負荷檢查：用功率表或電流，電壓表測量電動機負荷。
2、羅茨真空泵每月檢查：
聯軸器及墊片是否損壞和松動。
3、羅茨真空泵每3個月檢查：
齒輪箱內潤滑油是否變質。
4、羅茨真空泵每6個月檢查：
a）前蓋軸承箱內潤滑油是否變質。
b）活塞環及活塞環襯套是否磨損。
c）齒輪微量程度的磨損對轉子正常運轉是否產生影響，是否需要調整。
（二）、羅茨真空泵拆裝：
增壓泵進行拆卸和重新裝配時，須根據以下注意事項進行：
1、羅茨真空泵未拆卸前，先測量并記錄轉子各部分間隙。
2、盡量避免用重錘敲打，拆下的零件不得碰傷，妥善保管好。
3、將需要更換的零部件的更換原因及使用情況詳細記錄下來。
4、羅茨真空泵重新裝配前須把各零部件清潔干凈，毛刺修光。
5、無密封墊襯或密封圈的靜密封面用“106”有機硅橡膠涂料。用干凈密封的橡膠密封件，需涂上真空考克脂。帶溢流閥真空泵溢流閥上的密封圈及平面上不得涂任柯油脂。
6、根據間隙一覽表調整轉子各部分間隙。
7、全部裝好后須進行檢漏。
8、重裝后須進行試運轉和必要的性能測試，待正常后才能安裝使用。
注：羅茨真空泵標準號：Q3204AVT002
羅茨真空泵的拆裝程序如下：
1、放出潤滑油及冷卻水；
2、拆卸聯軸器和電機；
3、拆卸旁通管路和旁通閥；
4、拆軸承；
5、拆卸前后端蓋及密封裝置；
6、拆轉動齒輪；
7、拆轉子。
羅茨真空泵拆裝時的注意事項如下：
1、安裝底座時必須認真調整水平，否則將影響轉子與泵體兩端的間隙；
2、拆裝零部件不能用鐵錘敲打；
3、拆裝時注意密封面，不得有任何劃痕和碰傷；
4、平面密封使用室溫硫化橡膠時，要涂布均勻，不能過薄也不能太厚；
5、轉子裝后應認真調整間隙，按規定間隙調整，發現超出規定時應取出重新修理，但修理后必須進行動平衡調試，動平衡合格后再重新組裝。
